Arduino Mega 2560 R3

Arduino Mega2560 R3 cơ bản vẫn giống Arduino Uno R3, chỉ khác là kit được trang bị chip MEGA 2560 với pre-burned và bootloader cho phép tải code mới vào kit mà không cần sử dụng thêm phần cứng lập trình bên ngoài, tăng số lượng GPIO và nhiều tính năng mạnh mẽ hơn. Chúng ta vẫn có thể lập trình cho board mạch này bằng chương trình lập trình cho Arduino Uno R3.

Đặc tính:

• Microcontroller : ATmega2560 (8bits)
• Operating Voltage : 5V
• Input Voltage (recommended): 7-12V
• Input Voltage (limit) : 6-20V
• Digital I/O Pins : 54 (of which 12 provide PWM output)
• Analog Input Pins : 16
• DC Current per I/O Pin : 20 mA
• DC Current for 3.3V Pin :50 mA
• Flash Memory : 256 KB of which 8 KB used by bootloader
• SRAM : 8 KB
• EEPROM : 4 KB
• Clock Speed : 16 MHz
• LED_BUILTIN : 13
• Length : 101.52 mm
• Width : 53.3 mm

Tài liệu tham khảo

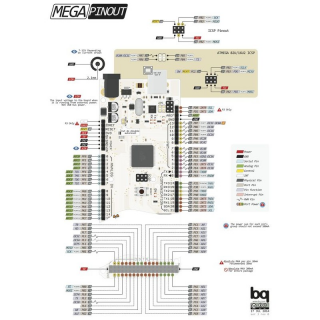

• Arduino Mega 2560 PINOUT
