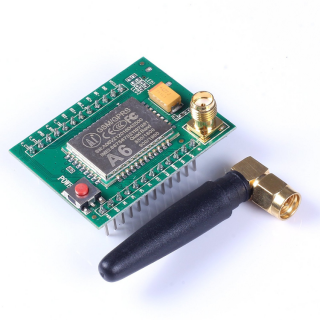

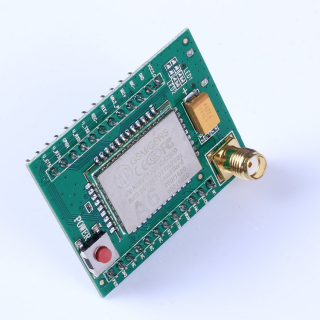

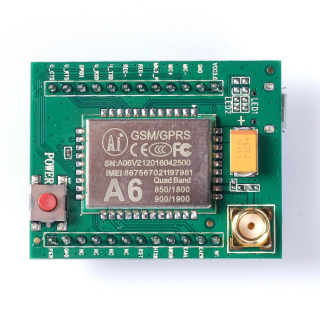

Board GSM/GPRS A6

280.000
Điểm tích lũy: 280 điểm
gsm-gprs-a6 [124]
Còn hàng
+

Board GSM/GPRS A6 được phát triển dựa trên module GSM/GPRS A6 (nằm trong chuỗi module GSM/GPRS A6,A7,A6C,A20). Module hỗ trợ băng tần GSM/GPRS, tích hợp GPRS và gửi SMS.

Board có kích thước nhỏ gọn và được thiết kế nhằm mục đích tiết kiệm năng lượng khi sử dụng (dòng 5mA ở chế độ sleep). Board giao tiếp với vi điều khiển qua cổng UART bằng AT Commands.

Thích hợp với hầu hết các ứng dụng M2M bao gồm VTS, PDA trong công nghiệp, các ứng dụng giám sát và điều khiển qua mạng không dây và nhiều ứng dụng khác.

Thông số kĩ thuật:

  • Điện áp làm việc: 4.5V~5.5V.
  • Dòng tiêu thu : tối đa 2A (chế độ sleep: 5mA)
  • Quad-band, 850/900/1800/1900MHz

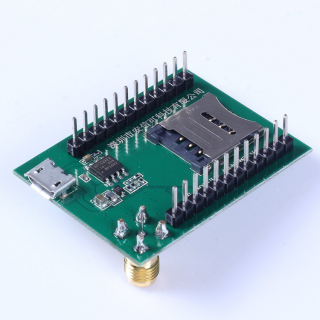

  • Board tích hợp sẵn khe Micro SIM.
  • Tích hợp cổng Micro USB.
  • Giao tiếp mức TTL.
  • Thực hiện cuộc gọi thoại thông qua tai nghe và Micro electret.
  • Hỗ trợ âm thanh số và analog. Hỗ trợ mã hóa giọng nói HR, FR, EFR, AMR.
  • Gửi và nhận dữ liệu thông qua SMS
  • Truyền nhận dữ liệu thông qua GPRS( class 10) tốc độ tối đa Download (85.6Kbps), Upload (42.8Kbps).
  • Hỗ trợ chuẩn GSM07.07,07.05 . Sử dụng tập lệnh AT và các lệnh mở rộng của AI Thinker.
  • Hỗ trợ 2 cổng serial ( 1 cổng download và 1 cổng lệnh AT).
  • Đạt chứng nhận ROHS, FCC, CE, CTA.
  • Kích thước 43 × 34 × 20mm.
  • Antenna
    • Tương thích với các SIM800L GSM modules / Arduino SIM900 GPRS Shield.
    • Tần số: 780MHz ~ 960MHz, 1710MHz ~ 2170MHz.
    • Antenna tăng: 2,0 ± 0,7 dBi @ 880 MHz, 2,0 ± 0,7 dBi @ 1800 MHz.
    • S.W.R <= 2.0 @ 2100 MHz ~ 2500 MHz.
    • Đầu ra trở kháng: 50 Ohm.
    • Giao diện Antenna: SMA.

Tài liệu tham khảo

GSM/GPRS A6

Dự án với Arduino

Sơ đồ chân



Processor

Giao tiếp không dây:
  • GRPS
  • GSM
Interface:
  • UART

Đặc biệt

Thiết kế sx tại Việt Nam:

Đóng gói

Hình thức:
  • Cắm trên Breadboard
  • Module
