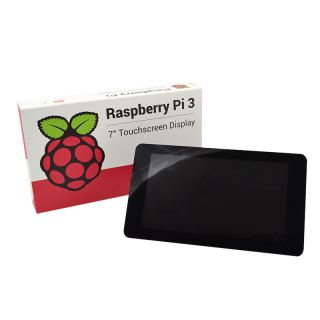

Màn hình cảm biến điện dung Raspberry pi 3 7 inch

Màn hình cảm ứng điện dung 7 inch Raspberry Pi

Màn hình cảm ứng điện dung 7 inch Raspberry Pi cho phép người dùng tạo ra các dự án tích hợp như máy tính bảng, hệ thống thông tin giải trí và các dự án nhúng. Màn hình 800 x 480 kết nối thông qua một mạch điều khiển. Chỉ có hai kết nối với Pi được yêu cầu; nguồn cổng GPIO của Pi và một cáp kết nối đến cổng Display trên Raspberry Pi.

Màn hình có thể cảm ứng 10 ngón tay cùng lúc và bàn phím trên màn hình sẽ được tích hợp vào hệ điều hành Raspbian mới nhất cho đầy đủ chức năng mà không có bàn phím hoặc chuột thực. Ngoài ra nếu bạn muốn sử dụng chuột hay bàn phím, thì trên mạch chuyển đổi cũng có hỗ trợ thêm một cổng usb để bạn sử dụng.

Thông số kỹ thuật

• Màn hình hiển thị 7"
• Kích thước màn hình 194x110x20mm (LxWxH)
• Độ phân giải 800x480 pixels
• Cảm biến 10 điểm
• Điện áp hoạt động: ~5V
• Dòng điện hoạt động: >500mA

Hỗ trợ

• Raspberry Pi 3 Model B
• Raspberry Pi 2 Model B
• Raspberry Pi Model B+
• Raspberry PI Model A+

Màn hình không tương thích với các phiên bản Raspberry Pi Model A hay B, tuy nhiên có thể có các bản cập nhật tương thích để có thể sử dụng được.

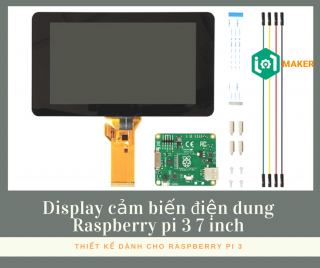

Một số hình ảnh

Cài đặt

• Kết nối dây cáp màn hình ở mặt sau của mạch điều khiển đi kèm
• Lật mạch điều khiển lên và gắn dây cảm biến chạm vào công J
• Cố định mạch điều khiển vào sau màn hình.
• Sử dụng cáp DSI gắn để nối mạch điều khiển với cổng Display có trên Raspberry.
• Sau đó cố định Raspberry trên màn hình.
• Cấp nguồn cho màn hình, có 3 cách:
• Sử dụng GPIO trên Raspberry để cấp nguồn: 5V-5V, GND-GND.
• Sử dụng cáp USB để cấp nguồn từ Raspberry.
• Sử dụng nguồn ngoài: điện áp 5V, dòng điện tối thiểu 500mA
• Sau khi đã kết nối đúng như trên và cắm nguồn điện cho Raspberry. (Nếu như màn hình không lên, bạn có thể cần chạy hai lênh sudo apt-get update và sudo apt-get upgrade sau đó reboot)
