Noduino OpenLight Bulb - ESP8266 WiFi

Noduino OpenLight

Noduino OpenLight là một sản phẩm được phát triển từ chip ESP8266. Noduino OpenLight có cấu tạo cơ bản gồm nhiều LED siêu sáng và một chip ESP8266 tích hợp bên trong.

Chip ESP8266 hỗ trợ lập trình cho các LED đổi màu. Code có thể được soạn thảo bằng trình biên dịch Arduino IDE như với ESP8266.

Phần cứng:

LED

Gồm các LED:

• LED sáng đỏ: 6 LED (dưới led có kí hiệu R)
• LED sáng xanh: 4 LED (dưới led có kí hiệu G)
• LED sáng xanh dương: 4 LED (dưới led có kí hiệu B)
• LED sáng trắng: 8 LED (dưới led có kí hiệu W)

Led driver:

Noduino dùng chip led driver MY9291. Chip MY9291 sử dụng nguồn cấp 3.3V tới 5V, với điện áp ra mỗi channel từ 5-350mA.

Sơ đồ khối sản phẩm:

ESP8266/ESP8285:

Noduino tích hợp chip ESP8266 hoặc chip ESP8285, với nguồn cấp cho chip 3.3V.

Nạp code:

Nạp code qua Serial:

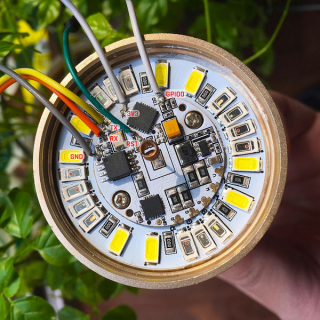

Việc nạp code có thể thực hiện thông qua các cổng serial UART với 4 chân TX (transmit), RX (receive), RST (reset) và GPIO0. Nạp code qua serial cần một board loại USB2UART như FT232RL hoặc CP2102/CP2104 để hỗ trợ.

Nạp qua OTA:

Nạp code qua OTA có thể thực hiện bằng trang http://dev.noduino.org/openlight.

Người dùng cần đăng nhập vào trang với tài khoản, mật khẩu:

• Username: noduino
• Password: noduino1234

Sau đó, chọn file đã biên dịch và nạp cho Noduino.

Nguồn cấp:

Cấp nguồn 220V, công suất tiêu thụ 12W, điện áp ra 1A.

Ứng dụng và các dự án:

Người dùng có thể dùng lập trình cho các đèn LED RGB trong Noduino thay đổi màu theo ý muốn. Có thể phát triển thêm ứng dụng điều khiển ESP8266 trong Noduino qua Wifi, bằng ứng dụng điện thoại,…

Tài liệu tham khảo:

• http://wiki.jackslab.org/Noduino_OpenLight_EN
