Module Relay 1 kênh 5V

20.000
Điểm tích lũy: 20 điểm
RELAY-1KENH-A52 [35]
Còn hàng
+

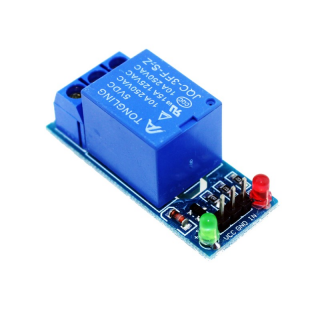

Module Relay 1 kênh 5V

  • Module sử dụng Relay tốt, đảm bảo hoạt động ổn định, lâu dài.
  • Trên module có opto để cách ly dòng ngược về, hiệu suất ổn định.
  • Có thể set các mức cao thấp bằng cách thiết lập jumper trên module
  • Có Led báo nguồn màu xanh, Led báo trạng thái Relay màu đỏ.
  • Kết nối module với mạch điều khiển đơn giản.

Thông số kỹ thuật

Thông số Giá trị
Điện áp tải tối đa AC 250V-10A / DC 30V-10A
Điện áp điều khiển 5 VDC
Dòng kích Relay 5mA
Trạng thái kích Mức thấp (0V)
Đường kính Lỗ ốc 3.1 mm
Kích thước 50 * 26 * 18.5 mm

Kết nối với module Relay

Relay PIN Uno X PIN
NO như hình
COM như hình
NC No Connect
VCC 5V
GND GND
IN GPIO7

  • Lưu ý: Để đóng ngắt thiết bị ta dùng relay như một công tắc đấu trên 1 đường dây nóng hoặc nguội của thiết thiết bị điện như hình trên.
  • Để đảm bảo an toàn khi mới bắt đầu sử dụng relay, chỉ nên dùng relay để bật tắt LED.

Source code

Code hoàn chỉnh

<code class="language-C"><span class="hljs-meta">#<span class="hljs-meta-keyword">define</span> RELAY_IN (7)</span>
<span class="hljs-function"><span class="hljs-keyword">void</span> <span class="hljs-title">setup</span><span class="hljs-params">()</span>
</span>{
    pinMode(RELAY_IN, OUTPUT);
}
<span class="hljs-function"><span class="hljs-keyword">void</span> <span class="hljs-title">loop</span><span class="hljs-params">()</span> </span>{
      digitalWrite(RELAY_IN, HIGH);
      delay(<span class="hljs-number">1000</span>);
    digitalWrite(RELAY_IN, LOW);
      delay(<span class="hljs-number">1000</span>);
}
</code>
<code>#define RELAY_IN (7)

void setup()
{
    pinMode(RELAY_IN, OUTPUT);
}
void loop() {
    digitalWrite(RELAY_IN, HIGH);
    delay(1000);
    digitalWrite(RELAY_IN, LOW);
    delay(1000);
}
</code>

code_test.ino
