Board Lora1278 IntoRobot-Ant

420.000
Điểm tích lũy: 420 điểm
lora-1278-intorobot [624]
Còn hàng
+

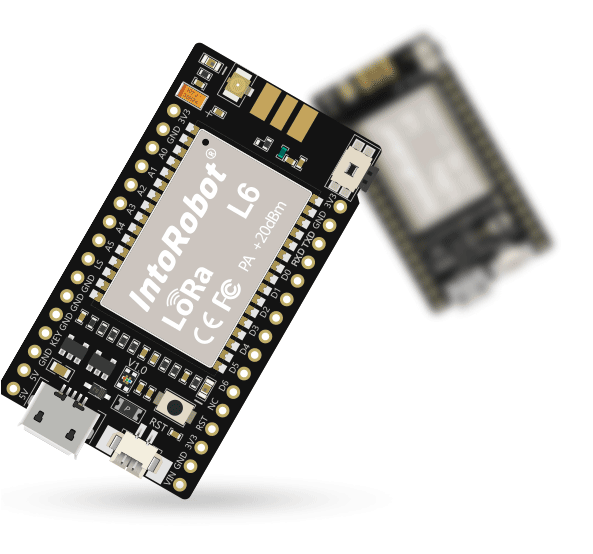

Board phát triển IntoRobot-Ant L6 LoRa SX1278 MCU STM32L151CBU6A

Mô tả sản phẩm

  • IntoRobot-Ant (sau đây viết tắt là Ant) là một loại trong dòng board giao tiếp chuẩn LoRa,với những ưu điểm về khoảng cách xa, nhỏ gọn và công suất thấp. Board hoạt động ở dải tần số Sub-1GHz, bao gồm 433MHz và 470MHz.
  • Ant mã hoá dữ liệu không dây bằng thuật toán mã hoá AES 128-bit, giúp cho việc truyền dữ liệu được an toàn. Board hỗ trợ 2 chế độ hoạt động bao gồm chế độ hoạt động liên tục và chế độ tiết kiệm năng lượng. Mức tiêu thụ điện năng của board thấp tới 93uA và có thể hoạt động ở chế độ tiết kiệm năng lượng trong một thời gian dài với nguồn cung cấp năng lượng pin một lần. Ngoài ra, các bản demo IoT có thể được thiết lập một cách nhanh chóng bởi một đèn LED kiểm tra và một cảm biến chiếu sáng được tích hợp sẵn có trên board.

Ứng dụng của sản phẩm

  • Nông nghiệp, lâm nghiệp, chăn nuôi động vật và thuỷ sản thông minh.
  • Chuỗi cung ứng thông minh, ví dụ: theo dõi hàng hoá, chuỗi cung ứng lạnh, giám sát các tài sản quan trọng.
  • Thành phố thông minh, ví dụ: đo sáng, bãi đỗ xe, đèn đường chiếu sáng, cảnh báo hoả hoạn thông minh.
  • Giám sát môi trường, ví dụ: giám sát chất lượng không khí (PM2.5, CO2, CO, và formaldehyde), giám sát ngăn ngừa cháy rừng và giám sát chất lượng nước.
  • Nhà và cao ốc thông minh, ví dụ: hệ thống kiểm soát truy cập, hệ thống an ninh bảo mật và cảnh bảo khói thuốc lá.
  • Công nghiệp thông minh, ví dụ: tự động hoá trong công nghiệp.
  • Robotics và thiết bị bay không người lái.

Thông số kĩ thuật

  • Khoảng cách truyền dẫn hơn 10Km trong không gian mở
  • Tần số Radio: 433MHz/470MHz
  • Chế độ điều chế LoRa TM tương thích ngược với FSK và OOK
  • Độ nhạy thu nhận thấp: -148dBm
  • Nguồn đầu ra RF: tối đa 100mW (+20dBm)
  • Nguồn cung cấp: 3.5V đến 5.5V
  • Nhiệt độ vận hành: -40 độ C đến +85 độ C
  • Hỗ trợ các chuẩn giao tiếp: UART, SPI, I2C, ADC, DAC, USB, SWD
  • Hỗ trợ LoRaWan Class A, C
  • Hỗ trợ mã hoá dữ liệu
Thành phần Thông số chi tiết
Dịch vụ đám mây IntoYun
CPU STM32L151CBU6A
Cortex-M3 32bit, 32MHz
Flash: 128KB
RAM: 32KB
Nguồn cung cấp 3.5V đến 5.5V, mức ổn định là 5V
Dòng điện tiêu thụ Mức truyền tải: tối đa 140mA (20dBm)
Mức thu nhận: tối đa 30mA
Dòng điện dự phòng: 93uA
Tần số Radio 433MHz/470MHz
Chế độ điều chế LoRa/FSK/OOK
Năng lượng phát 2dBm đến 20dBm
Độ nhạy thu nhận Lớn hơn -148dBm
Giao tiếp ngoại vi 15 GPIO
1 SPI
2 UART
1 I2C
1 USB
1 SWD
1 Reset
Chân kết nối nguồn 5V
Antenna
Loại Antenna IPX/IPEX U.FL-R-SMT Antenna
Nhiệt độ Nhiệt độ vận hành từ -40 độ C đến +85 độ C
Nhiệt độ bảo quản từ -40 độ C đến +125 độ C
Độ ẩm không ngưng tụ từ 10% đến 90%
Kích thước 26.42mm (độ rộng), 48.01mm (chiều dài), 5.05mm (độ cao)

Một số hình ảnh

1 2 3 4
