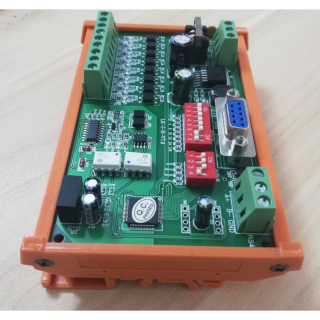

Mạch điều khiển Modbus RTU 8 RS485

  • Modbus RTU 8 RS485 là một module đầu vào số (digital) 8 kênh, các đầu vào được cách ly hoàn toàn. Module có bảo vệ ESD 15KV và điện áp cách ly tiêu chuẩn là 1500VDC.
  • Module này hỗ trợ giao thức Modbus RTU và cổng vật lý RS485/RS232 giúp các kỹ sư dễ dàng lấy được tín hiệu từ các cảm biến về PLC, máy tính hoặc vi xử lý,… một cách vô cùng đơn giản thông qua chuẩn Modbus RTU.
  • Module sử dụng Optocoupler để ngăn các xung điện áp cao, các phần mạch điện công suất lớn có thể làm hư hỏng các ngõ điều khiển công suất nhỏ trên board.

Thông số kỹ thuật:
Giao diện đầu vào kỹ thuật số (DI):
LK-I-8 + Loại đầu vào: DC24V NPN
+ Công suất: 10A 277VAC
Thông số truyền thông nối tiếp:
Chuẩn giao tiếp RS485/RS232
Tốc độ truyền 9.6 - 115.2Kbps
Định dạng truyền 1 start bit, 8 data bits, 1 parity bit, 1 stop bit
Giao thức truyền Modbus RTU
Dải địa chỉ 128
Bảo vệ cổng nối tiếp:
ESD bảo vệ 15KV
Điện áp cách ly 1500VDC
Bảo vệ chống sét 600W
Quá áp, quá dòng 60V, 1A
Thông số công suất:
Đặc điểm kỹ thuật điện 24VDC/24VDC cung cấp điện bảo vệ kết nối đảo ngược
Bảo vệ chống sét 600W
Quá áp, quá dòng 30V, 2A
Môi trường làm việc:
Nhiệt độ hoạt động -40 ~ 80°C
Nhiệt độ bảo quản -40 ~ 85°C
Độ ẩm tương đối 5 - 95% RH, không ngưng tụ
Khác:
Kích thước 124x88x31mm
Vật liệu vỏ Nhựa ABS kỹ thuật
Cách lắp đặt Gắn DIN rail tiêu chuẩn hoặc lắp vít

Chi tiết sản phẩm:

Sơ đồ đấu dây:

Hình ảnh

Ứng dụng:

  1. Điều khiển thông qua RS485, mỗi thiết bị có 32 địa chỉ cho phép nhiều thiết bị hoạt động cùng một lúc.
  2. Công nghiệp tự động PLC.
  3. Xây dựng các hệ thống điều khiển: ánh sáng, kiểm soát truy cập, hệ thống điều khiển động cơ, hệ thống điều khiển phân tán,…
  4. Có thể được dùng để điều khiển nhiều relay nối tiếp để theo dõi thời gian thực của các tín hiệu kỹ thuật số khác nhau trên máy tính, trạng thái của màn hình cảm ứng,…

Tài liệu tham khảo:
