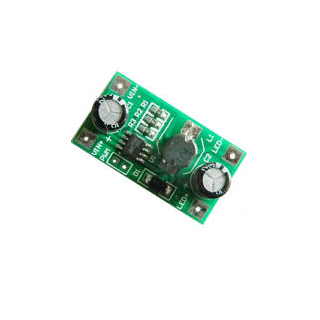

​Module 3W/2W LED drive 700mA PWM

Module 3W/2W LED drive 700mA PWM là module điều khiển LED, nhờ sử dụng chip XL4001 nên dải điện áp có thể sử dụng rộng 4.5-35V. Dòng điện ở ngõ ra lên tới 700mA có thể điều khiển từ 1-10 LED 3W. Trên mạch cũng có một chân PWM nối tới chân EN (enable) của IC, mức high sẽ ngắt dòng và mức low sẽ cho phép dòng qua. Có thể sử dụng mạch này để làm các loại mạch sạc hay dùng để điều khiển LED.

Thông số kỹ thuật

  • Điện áp vào 5-35V
  • Dòng điện ra: 700mA ± 20mA
  • Hỗ trợ PWM để điều khiển
  • Nếu dùng để điều khiển LED, đảm bảo tổng điện áp ngõ ra nhỏ hơn điện áp đầu vào từ 2-3VDC để đảm bảo mạch hoạt động tốt
  • Mạch thiết kế nhỏ (36*20 mm), ít bị nhiễu, và tính an toàn cao
  • Hiệu suất cao, tiêu thụ thấp, chip ổn định để làm các dự án tiết kiệm năng lượng và bảo vệ môi trường
  • Bảo vệ dòng khi xảy ra ngắn mạch, quá tải, quá dòng…
  • VIN+ và VIN- là điện áp đầu vào cực dương và cực âm
  • Anode của LED nối với LED+, cathode của LED nối với LED-
