Module NEO-6M GPS

320.000
Điểm tích lũy: 320 điểm
NEO-6M-GPS [214]
Hết hàng

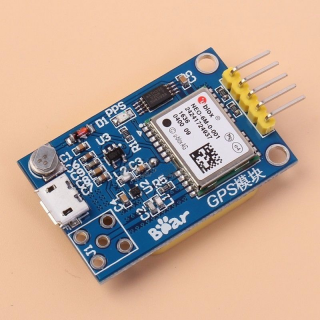

Module NEO-6M GPS

Module NEO-6M GPS là module định vị toàn cầu sử dụng hệ thống vệ tinh GPS của Mỹ. Module GPS NEO-6M cho tốc độ xác định vị trí nhanh và chính xác, có nhiều mức năng lượng hoạt động, phù hợp với các ứng dụng chạy pin.

Đặc điểm kĩ thuật:

  • Nguồn hoạt động: 3.3-5.5V (Nên sử dụng ở mức 3.3V)
  • Dòng hoạt động bình thường: 50 mA
  • Dòng hoạt động ở trạng thái tiết kiệm: 30 mA
  • Giao tiếp UART/TTL (Để sử dụng giao tiếp UART bạn có thể sử dụng module UART TTL CP2102)
  • Baud rate: Gồm nhiều mức khác nhau 1200, 2400, 4800, 19200, 38400, 9600 (mặc định), 57600, 115200,…
  • Kích cỡ module : 39*25.5mm

Pinout

Pin Mô tả
VCC 3.3V - 5.5V
GND Ground
TX Pin truyền dữ liệu
RX Pin nhận dữ liệu
PPS Sau gần 1s sẽ xuất 1 xung ra (có thể kết nối với led)

Sơ đồ mạch:

NEO60_58

GPS-Neo-6m-Arduino-STM32-C51-iotmaker

Hướng dẫn sử dụng với Arduino:

Kết nối chân:

NEO-6M Arduino
VCC 5V
GND GND
RX Pin 11
TX Pin 10

Cài đặt các thư viện cần thiết:

Sample code:

F57PEEXIVHQK4XG.MEDIUM

Nạp code và xem kết quả:

F5ZEFINIVHQK440.MEDIUM

Lưu ý quan trọng: Để module có thể định vị chúng ta cần đưa module (anten) ra ngoài trời và chờ trong vòng 2 đến 3 phút để module thực hiện các quá trình thiết lập ban đầu. Ngoài ra để cấu hình các thông số kết nối GPS, thời gian nhấp nháy LED, mức năng lượng hoạt động… chúng ta sử dụng phần mềm u-center.

Đặc biệt

Thiết kế sx tại Việt Nam:

TinyGPS (FLFSZE2IVHQK4BH.rar, 11 Kb) [Tải về]

SoftwarSerial (F8COHR4IVHQK4BI.rar, 8 Kb) [Tải về]

NEO-6MGPS (FPYAEEXIVHQK4QK.rar, 2 Kb) [Tải về]
