Module relay OMRON 4 kênh 5V

150.000
Điểm tích lũy: 150 điểm
omron-relay-4-channel [141]
Còn hàng
+

Module relay OMRON 4 kênh 5V

Relay

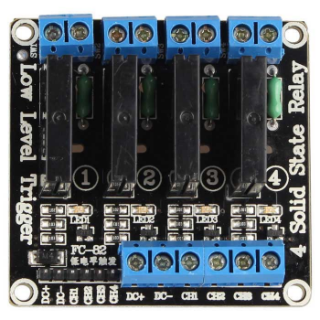

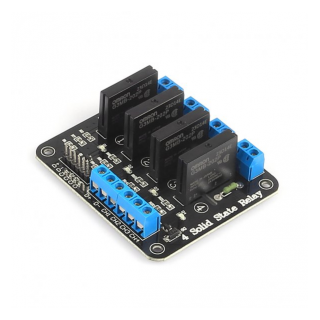

4 Relay của module là relay SSR, điều khiển đóng ngắt bằng việc đóng/mở transistor, chứ không phải bằng đóng/ngắt tiếp điểm cơ học như relay cơ, do đó không gây tiếng ồn. Các Relay đều có đánh số thứ tự từ 1 đến 4 bên cạnh. Trên module đã có sẵn mạch kích relay sử dụng photo triac giúp cách ly với mạch điều khiển (vi điều khiển) và relay bảo đảm vi điều khiển hoạt động ổn định.

Ngõ vào

Module relay OMRON 4 kênh 5V được thiết kế dùng nguồn 5VDC để kích relay hoạt động đóng ngắt điện thế AC 240V/2A, không sử dụng để dóng ngắt nguồn DC.

Module có 2 kiểu ngõ vào cho nguồn cấp và 4 channel. Kiểu 1 ngõ vào là header với 6 header, kiểu 2 ngõ vào đầu cắm dùng cho tín hiệu điều khiển từ vi điều khiển.

  • Ngõ vào Header

    • DC+: Nối vào cực (+) của nguồn cấp
    • DC-: Nối vào cực (-) của nguồn cấp
    • CH1: Đưa tín hiệu vào điều khiển relay 1
    • CH2: Đưa tín hiệu vào điều khiển relay 2
    • CH3: Đưa tín hiệu vào điều khiển relay 3
    • CH4: Đưa tín hiệu vào điều khiển relay 4
  • Ngõ vào đầu cắm

    • DC+: Nối vào cực (+) của pin hoặc vào đầu VCC của vi điều khiển
    • DC-: Nối vào cực (-) của pin hoặc vào đầu GND của vi điều khiển
    • CH1: Đưa tín hiệu vào từ ngõ ra của vi điều khiển để điều khiển relay 1
    • CH2: Đưa tín hiệu vào từ ngõ ra của vi điều khiển để điều khiển relay 2
    • CH3: Đưa tín hiệu vào từ ngõ ra của vi điều khiển để điều khiển relay 3
    • CH4: Đưa tín hiệu vào từ ngõ ra của vi điều khiển để điều khiển relay 4

Ngõ ra

Module có 4 header ngõ ra ứng với 4 channel, để thực hiện đóng/cắt thiết bị.

Thông số kỹ thuật

  • Điện áp điều khiển: 5VDC (160mA)
  • Tải: 75 - 240VAC/2A (50/60 Hz )
  • Relay SSR không gây tiếng ồn
  • Các mức điện áp ngõ vào:
    • 0V - 2.5V: Relay đóng (OFF)
    • 3.3V - 5V: Relay mỏ (ON)

Ứng dụng

Module có thể được sử dụng cho các ứng dụng đóng cắt, bảo vệ quá dòng, an toàn điện hoặc kết nối với các vi điều khiển trong các ứng dung điều kiển đóng cắt từ xa, nhà thông minh,…

Đặc biệt

Thiết kế sx tại Việt Nam:
