Module USB GSM SIM800C

310.000
Điểm tích lũy: 310 điểm
usb-gsm-sim800c [384]
Còn hàng
+

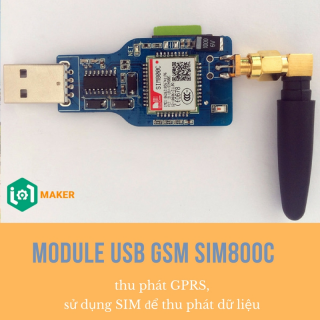

Module USB GSM SIM800C

Module USB GSM SIM800C là module thu phát GPRS, sử dụng được SIM để thu phát dữ liệu, sử dụng chíp CH340G chuyển đổi nối tiếp, tính tương thích cao và ổn định.

Đặc điểm:

  • Standard Edition: Phiên bản 24M, không có chức năng Bluetooth và tt

  • Thu phát SMS: Cung cấp phần mềm quản lý để thuận lợi cho việc truyền và nhận SMS.

  • Các tính năng điện thoại: sử dụng ATD10086

  • Truyền dữ liệu GPRS: module có thể truyền dữ liệu phù hợp cho các mục đích công nghiệp như đọc dữ liệu không dây, theo dõi thời tiết,…

  • Truyền Bluetooth của dữ liệu (hỗ trợ ở phiên bản cao hơn, phiên bản 32M): Bluetooth là chuẩn IEEE 802.15, hoạt động trong băng tần 2.4GHz, có thể chuyển tập tin, truyền dữ liệu với các thiết bị Bluetooth khác.

  • TTS tổng hợp dữ liệu âm thanh (hỗ trợ ở phiên bản cao hơn, phiên bản 32M).

Thông tin kỹ thuật:

  • Sử dụng IC GSM SIM800C

  • Nguồn cấp: 3.4~4.2VDC

  • Nhiệt độ hoạt động: -40 ~ +80 độ C

  • Nhiệt độ bảo quản: -45 ~ +90 độ C

  • Tốc độ dữ liệu truyền xuống: max. 85.6 kbps

  • Tốc độ dữ liệu truyền lên: max. 85.6 kbps

  • Coding scheme: CS-1, CS-2, CS-3 and CS-4

  • Tích hợp TCP/IP

  • Hỗ trợ gói Broadcast điều khiển kênh (PBCCH)

  • Giao thức PAP cho kết nối PPP

Hỗ trợ:

  • Chuẩn khe sim

  • Hỗ trợ 2/3/4G

  • Có đầu cắm USB kết nối dễ dàng với máy tính.

1 2 3

Tài liệu tham khảo

Tài liệu và phần mềm sử dụng sim800c

Hướng dẫn sử dụng

  • Sau khi kết nối module với máy tính, để biết được module sim800c đã kết nối hay chưa mở “device manager” để có thể kiểm tra

4

  • Mở phần mềm Hercules lên và chọn serial như hình bên dưới

5

  • Cấu hình: chọn cổng COM đúng với cổng kết nối với máy tính, tốc độ baud 38400, data size 8, Parity none, Handshake OFF, Mode Free sau đó nhấn nút OPEN

  • Các lệnh AT cơ bản:

    • AT : Kiểm tra đáp ứng của Module Sim 800C, nếu trả về OK thì Module hoạt động

6

  • ATE[x] : Chế độ echo là chế độ phản hồi dữ liệu truyền đến của module Sim 800C, x=1 là bật chế độ echo, x=0 là tắt

7

  • AT+IPR=[baud rate] : Cài đặt tốc dộ baud, chỉ được dùng các tốc độ sau: 0 (auto), 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

8

  • AT&W : Lưu lại các lệnh đã cài đặt

Còn các tâp lệnh AT khác có thể tham khảo trong tài liệu tải về cùng với phần mềm Hercules.
