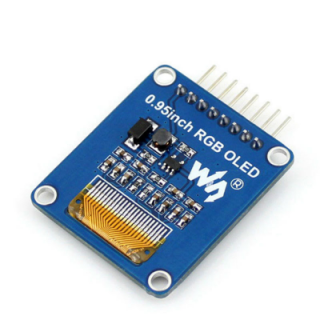

OLED RGB 0.95" (B)

OLED RGB 0.95"(B)

OLED RGB 0.95"(B) sử dụng chip SSD1331, giao tiếp theo chuẩn SPI hiển thị màu sắc chân thực, đa dạng và sắc nét. OLED RGB 0.95" rất phù hợp với các ứng dụng cần đến sự nhỏ gọn, hiển thị nhiều màu sắc: trạm thời tiết, thiết bị MP3 tự làm,…

Thông số kỹ thuật

• Driver chip: SSD1331
• Chuẩn giao tiếp: SPI
• Điện áp hoạt động: 3.3V - 5V
• Oled có khả năng hiển thị 65.000 màu sắc khác nhau
• Có khả năng nhìn được >160°
• Dải nhiệt độ hoạt động: -30°C ~ 80°C

Sử dụng cơ bản

Thực hiện biết nối OLED RGB 0.95" (B) với board Arduino Uno R3, để hiện thị cơ bản.

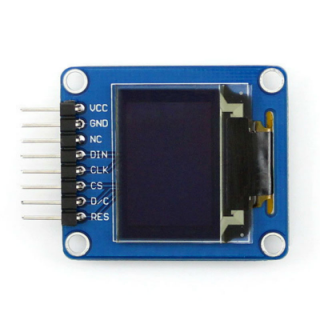

• Kết nối phần cứng

  Uno R3	OLED RGB
  5V	VCC
  GND	GND
  13	CLK
  11	DIN
  10	CS
  9	RES
  8	D/C

• Cài đặt thư viện

  • Thư viện SSD1331

• Code

  example-oled-rgb

Tài liệu tham khảo

• Manual
• Datasheet
• Schematic
