Module Wireless SI4432

Module Wireless SI4432 là một trong những module thu phát sóng RF tốt với tầm hoạt động xa và giá thành rẻ, thích hợp cho các hệ thống IoT. Module SI4432 làm việc ở tần số 433.92 MHz được trang bị anten xoắn ốc, với độ nhạy thu cao (-121 dBm) và công suất đầu ra tối đa có thể đạt được +20dBm và có phạm vi hoạt động lên đên 1000m trong điều kiện không vật cản.

Đặc điểm:

  • IC chính: SI4432
  • Điện áp làm việc: 1.8V - 3.6V (DC)
  • Độ nhạy: -121dBm
  • Thanh ghi truyền/nhận dữ liệu 64-bytes (FIFO)
  • Điều chế tín hiệu: FSK, GFSK, OOK
  • Tốc độ truyền dữ liệu: 0.123Kbps - 256Kbps
  • Cảm biến nhiệt độ và ADC 8bit
  • Dãi nhiệt độ hoạt động: -40°C đến +85°C

Kích thước module:

si4432_1

Sơ đồ nguyên lý:

si4432_2

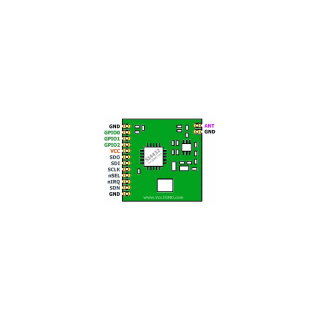

Sơ đồ chân:

si4432_4

Pin Tên Chức năng Mô tả
1 GND Ground Ground (0V)
2 GPIO0 Input Tx_EN, mức cao ở trong chế độ truyền, mức thấp ở trong chế độ nhận
3 GPIO1 Input Rx_EN, mức cao ở trong chế độ nhận, mức thấp ở trong chế độ truyền
4 GPIO2 Input/Output Pin Input/Output
5 VCC Power Mặc định 3.3V
6 SDO Output Pin dữ liệu ngõ ra SPI
7 SDI Input Pin dữ liệu ngõ vào SPI
8 SCLK Input Pin xung clock SPI
9 nSEL Input Pin chọn chip SPI (tác dụng mức thấp)
10 nIRQ Output Pin ngõ ra trạng thái ngắt
11 SDN Input Pin điều khiển đóng/ngắt nguồn của module
12 GND Ground Ground (0V)
13 Ant Output Anten
14 GND Ground Ground (0V)

Hướng dẫn sử dụng với Arduino:

  • Kết nối chân với Arduino:
Arduino SI4432
3.3V VCC
GND GND
GND SDN
D13-SCK SCK
D12-MISO SDI (hoặc SDO - trong trường hợp module chưa hoạt động)
D11-MOSI SDO (hoặc SDI - trong trường hợp module chưa hoạt động)
D10-CS NSEL
D2 NIRQ

Tài liệu tham khảo:
