Board ESP32 - WiFi Lora 32

590.000
Điểm tích lũy: 590 điểm
WiFi-Lora-32 [396]
Hết hàng

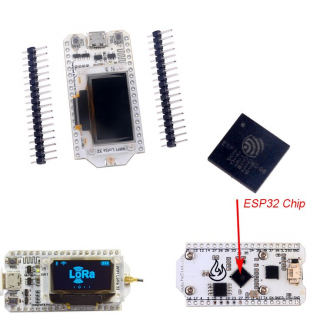

Board ESP32 - WiFi Lora 32

Board ESP32 - WiFi Lora 32 là board phát triển với sự kết hợp giữa chip SoC ESP32, bộ vi xử lý Tensilica LX6, tốc độ 240MHz, 520 KB SRAM, WiFi chuẩn 802.11 b/g/, và dual-mode Bluetooth (Bluetooth truyền thống và Bluetooth BLE). Chip Lora SX1278 hoạt động với tần số 433MHz cho khoảng cách lên đến 5Km. Board ESP32 - WiFi Lora 32 với Flash 32MByte, ăng-ten Wi-Fi, màn hình OLED màu xanh 0,96 inch được tích hợp sẵn trên board, mạch sạc pin lithium và chip UART CP2102 USB hỗ trợ môi trường phát triển trên Arduino.

Thông số kĩ thuật:

  • Điện áp hoạt động: 3.3V đến 7V
  • Nhiệt độ hoạt động: -40°C đến +90°C
  • Hỗ trợ chế độ Sniffer, Station, softAP và Wi-Fi Direct
  • Tốc độ truyền dữ liệu: 150 Mbps 802.11n (HT40),72 Mbps 802.11n (HT20),54 Mbps 802.11g, 11 Mbps 802.11b
  • Công suất phát: 19,5 dBm 802.11b, 16,5 dBm 802.11g, 15,5 dBm 802.11n
  • Độ nhạy: - 98 dBm

Ứng dụng:

Board ESP32 - WiFi Lora 32 là sự lựa chọn hoàn hảo cho nghiên cứu, phát triển các ứng dụng lên quan đến WiFi, Bluetooth và Lora một cách nhanh chóng.

7

HƯỚNG DẪN TEST

Tổng quan

Dùng 2 board ESP32-Wifi Lora32 để truyền nhận dữ liệu

  • 1 board nạp code esp32-receive có chức năng nhận dữ liệu (Board 1)
  • 1 board nạp code esp32-sending có chức năng gửi dữ liệu (Board 2)

Board 2 sẽ đếm số, bắt đầu từ 1, đồng thời gửi gói tin số đang đếm hiện tại đến Board 1, Board 1 nhận gói tin và hiển thị trên Oled số hiện tại mà Board 2 đang đếm. Mỗi lần đếm lên 1 số thì Led 25 trên Board 2 sẽ sáng/tắt 1s.

Ví dụ: Board 2 đếm là “1” thì Board 1 sẽ hiển thị là “hello…1” như hình bên dưới.

Dụng cụ cần:

  • 2 ESP32-Wifi Lora32
  • 2 anten
  • 2 dây USB

Cách thực hiện

  • Nạp code esp32-lora-sending cho ESP32-Wifi Lora32(1)
  • Nạp code esp32-lora-receive cho ESP32-Wifi Lora32(2)

Code

  • Code esp32-receive:

esp32-lora-receive.ino

  • Code esp32-sending:

esp32-lora-sending.ino

Kết quả

Hình ảnh minh họa:

esp32-wifi-lora32

Tài liệu tham khảo

Đặc biệt

Thiết kế sx tại Việt Nam:

Code esp32-receive (esp32-lora-receive.ino, 2 Kb) [Tải về]

Code esp32-sending (esp32-lora-sending.ino, 2 Kb) [Tải về]
