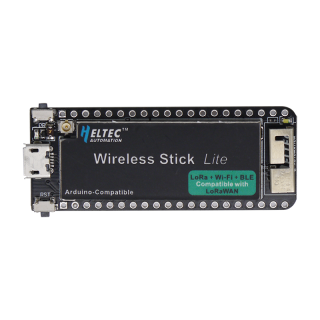

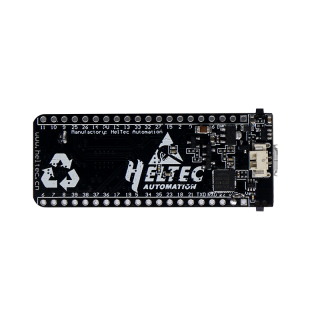

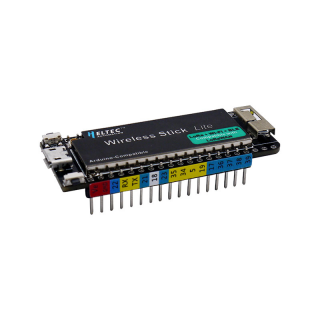

ESP32 wireless stick lite SX1276

405.000 ₫
Điểm tích lũy: 405 điểm
esp32-wireless-stick-lite-B61 [776]
Hết hàng
Yêu thích So sánh
Wireless Stick Lite là một sản phẩm của dòng Hela LoRa, với các tính năng sau:
  • Chứng chỉ CE;
  • Bộ vi xử lý: ESP32-PICO (lõi kép 32 bit MCU + lõi ULP + FLASH 4 MB bên trong), với chip LoRa SX1276;
  • Giao diện Micro USB với bộ điều chỉnh điện áp hoàn chỉnh, bảo vệ ESD, bảo vệ ngắn mạch, che chắn RF và các biện pháp bảo vệ khác;
  • Giao diện pin trên bo mạch SH1.25-2, hệ thống quản lý pin lithium tích hợp (quản lý sạc và xả, bảo vệ quá mức, phát hiện năng lượng pin, chuyển đổi tự động nguồn USB / pin);
  • Tích hợp WiFi, LoRa, Bluetooth ba kết nối mạng, Wi-Fi trên bo mạch, ăng-ten 3D kim loại 2,4 GHz chuyên dụng Bluetooth, giao diện IPEX (U.FL) dành riêng cho LoRa;
  • Tích hợp chip CP2102 USB sang cổng nối tiếp, thuận tiện cho việc tải xuống chương trình, gỡ lỗi in thông tin;
  • Hỗ trợ môi trường phát triển Arduino;
  • (Độc quyền) Hỗ trợ phiên bản Arduino của giao thức ESP32 + LoRaWAN do Heltec cung cấp. Đây là giao thức LoRaWAN tiêu chuẩn có thể giao tiếp với bất kỳ cổng / trạm gốc nào chạy giao thức LoRaWAN (yêu cầu kích hoạt số sê-ri, chỉ những development của công ty) Bảng có sẵn, số sê-ri có thể được truy vấn trên trang này);
  • Với thiết kế mạch RF tốt và thiết kế công suất thấp tốt (dòng điện ngủ ≤ 30uA), thuận tiện cho các nhà cung cấp ứng dụng IoT để nhanh chóng xác minh các giải pháp và triển khai các ứng dụng;

Thông số kỹ thuật:

source

parameter

MCU

ESP32( 240MHz Tensilica LX6 dual-core + 1 ULP, 600 DMIPS, 520KB SRAM, Wi-Fi, dual mode Bluetooth)

LoRa chip

SX1276

LoRa bands

EU_433, CN_470_510, EU_863_870, US_902_928 four bands optional

LoRa maximum output power

18dB ± 2dB

Hardware resources

UART x 3; SPI x 2; I2C x 2; I2S x 1

12 – bits ADC; 8 – bits DAC

29 general GPIO

Display

None

FLASH

4MB(32M-bits) SPI FLASH

interface

Micro USB x 1; LoRa antenna interface(IPEX) x 1

Size

59.16 x 22.6 x 7.9 mm

USB to UART Bridge

CP2102

Battery Type

3.7V Lithium（SH1.25 x 2）

Battery detection circuit

√

External device power control（Vext）

√

Low power design

Deep Sleep 30uA

Electrical characteristics:

Electrical characteristics

condition

Minimum

Typical

Maximum

Power Supply

USB powered（≥500mA）

4.7V

5V

6V

Lithium powered（≥250mA）

3.3V

3.7V

4.2V

3.3V（pin）powered（≥150mA）

2.7V

3.3V

3.5V

5V（pin）powered（≥500mA）

4.7V

5V

6V

Power consumption(mA)

WIFI scan

115mA

WIFI AP

135mA

LoRa 10dB emission

50mA

LoRa 12dB emission

60mA

LoRa 15dB emission

110mA

LoRa 20dB emission

130mA

Output

3.3V pin output

500mA

5V pin output （USB powered only）

Equal to the input current

External device power control (Vext 3.3V）

350mA
