M5Stack ESP32 Camera

360.000 ₫
Điểm tích lũy: 360 điểm
m5stack-esp32-camera-B82 [580]
Hết hàng
Yêu thích So sánh

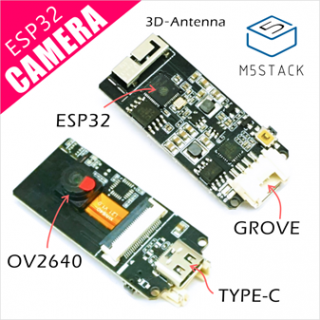

Module Camera M5Stack

ESP32CAM là một sản phẩm khác của M5Stack, MCU chính vẫn là ESP32 và camera OV2640. Vì được phát triển dựa trên MCU ESP32 nên có thể sử dụng công cụ ESP-IDF để lập trình (chi tiết hướng dẫn ở cuối bài viết).

Module sử dụng nguồn trực tiếp từ cổng USB type-C 5V, hoặc từ pin lithium (3.7V - 4.2V) thông qua IC IP5306

Ngoài ra trên module có sẵn pad của cảm biến MPU6050, BME280 và Mic Analog. Có thể tự hàn một cách dễ dàng.

Thông số kỹ thuật

  • ESP32:
    • 2 nhân
    • Tốc độ 240MHz
    • 520kB SRAM
    • Bộ nhớ trong 4MB
    • WiFI 802.11 b/g/n
    • Bluetooth 2 chế độ (classic và BLE)
  • CP2104 USB TTL
  • OV2640:
    • Output gồm 8/10 bit dữ liệu, hoặc 8 bit sau khi đã nén.
    • Hỗ trợ chuẩn Raw RGB, RGB (RGB565/555), GRB422, YUV (422/420) và YCbCr (4:2:2)
    • Tốc độ truyền hình ảnh tối đa:
      • UXGA/SXGA: 15fps
      • SVGA: 30fps
      • CIF: 60fps
    • Scan Mode: Progssive
  • Camera:
    • CCD size : 1/4inch
    • Góc rộng: 78°
    • Pixel tối đa: 200W
  • Giao tiếp ngoại vi: USB Type-C, Grove
  • Độ phân giải: 1600 x 1200
  • Kích thước: 25mm x 24mm
  • Cân nặng: 5g

PinOut

ESP32 hướng lên trên

Pin Detail
1 GND
2 VCC
3 G13
4 G4


Link TIKI: https://tiki.vn/mo-dun-lap-trinh-cmr-p4820893.html...

Một số hình ảnh

1 2 3 4 5 6 7 8

Bộ sản phẩm bao gồm

  • 1 x ESP32CAM
  • 1 x miếng nhôm tản nhiệt

Sản phẩm không kèm cáp USB Type-C
