M5Stack Camera Module OV2640

M5Stack ESP32 Wrover Camera

Phiên bản này là một phiên bản nâng cấp của M5Stack ESP32 Camera. Sử dụng ESP32 Wrover an-ten PCB, cùng với đó là 4MB Flash và 4MB PSRAM (Pseudo static RAM). Vì MCU vẫn sử dụng là ESP32 nên có thể lập trình được với Arduino IDE, ESP-IDF, Micropython.

Cùng với đó là module được bọc trong một hộp LEGO nhựa chắc chắn, tương thích với bất kỳ mô hình LEGO khác. Nhưng vì để trong một hộp kín như vậy nên không khuyến khích sử dụng module trong thời gian dài, chỉ nên sử dụng để quay một vài video ngắn.

Đặc điểm kỹ thuật

• ESP32:
  • 2 nhân
  • Tốc độ 240MHz
  • 4MB PSRAM
  • Bộ nhớ trong 4MB
  • WiFI 802.11 b/g/n
  • Bluetooth 2 chế độ (classic và BLE)
• CP2104 USB TTL
• OV2640:
  • Output gồm 8/10 bit dữ liệu, hoặc 8 bit sau khi đã nén.
  • Hỗ trợ chuẩn Raw RGB, RGB (RGB565/555), GRB422, YUV (422/420) và YCbCr (4:2:2)
  • Tốc độ truyền hình ảnh tối đa:
    • UXGA/SXGA: 15fps
    • SVGA: 30fps
    • CIF: 60fps
  • Scan Mode: Progssive
• Camera:
  • CCD size : 1/4inch
  • Góc rộng: 78°
  • Pixel tối đa: 200W
• Giao tiếp ngoại vi: USB Type-C, Grove
• Độ phân giải: 1600 x 1200
• Kích thước: 25mm x 24mm
• Cân nặng: 5g
• Có thể thêm: MPU6050, BME280, SPM1423
• Có thể sử dụng với pin lithium 3V3-4V7

Pinout

Link Tiki: https://tiki.vn/mo-dun-cmr-cho-m5stack-su-dung-ov2...

Một số hình ảnh

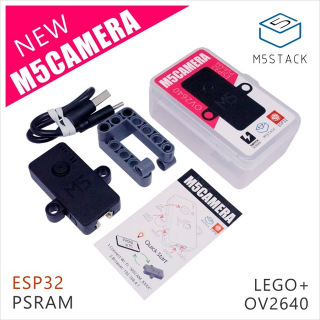

Bộ sản phẩm bao gồm

• 1 x M5Stack ESP32 Wrover Camera
• 1 x USB Type-C
• 1 x User Manual

Tài liệu tham khảo

• ESP32 Wrover Datasheet
• OV2640 Datasheet
• MPU6050 Datasheet
• BME280 Datasheet
• [SPM1423 Datasheet](https://media.digikey.com/pdf/Data Sheets/Knowles Acoustics PDFs/SPM1423HM4H-B.pdf)
• Cài đặt ESP32 trên Arduino
• Cài đặt ESP-IDF
• ESP-IDF library
• Default Firmware
