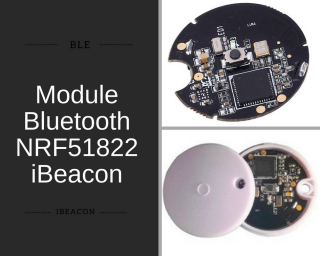

Module Bluetooth nRF51822 Beacon

180.000
Điểm tích lũy: 180 điểm
ble-nrf514822-ibeacon [417]
Còn hàng
+

Mô tả sản phẩm

Module Bluetooth nRF51822 Beacon được thiết kế với kích thước nhỏ gọn (đường kính chỉ 25mm). Module sử dụng công nghệ BLE 4.0 với chip tiết kiệm năng lượng nRF51822 của NORDIC nên có thể hoạt động với thời gian rất lâu chỉ với pin CR2032.

Module cho phép người dùng lập trình để phục vụ nhu cầu tìm hiểu, và phát triển ứng dụng về Beacon, Tracker, hoặc các ứng dụng khác về bluetooth của riêng mình với các pad sẵn có trên module.

Ứng dụng:

  • Thanh toán di động.
  • Tạo quảng cáo, khuyến mãi cho các cửa hàng.
  • Chỉ dẫn đường trong các khu du lịch, sân bay, bệnh viện,…

Thông số kĩ thuật

  • Chip: nRF51822 (ARM® CortexTM-M0 32 bit).
  • Tần số: 2402MHz ~ 2480MHz.
  • Điện áp hoạt động : 1.8V - 3.6V.
  • Dòng sleep: 2.7uA.
  • Dòng hoạt động: 13mA.
  • Khoảng cách hoạt động: < 50m.
  • Hổ trợ iOS7.0/Android 4.3 trở lên.
  • Kích thước: 25mm (đường kính), 4.6mm (độ dày).

Module Bluetooth nRF51822 Beacon

Sơ đồ chân

Sơ đồ chân

Sơ đồ nguyên lý

Sơ đồ nguyên lý

Sơ đồ nguyên lý

Hướng dẫn sử dụng

  • Bước 1: Khi lắp pin CR2032 vào module, LED màu xanh sẽ chớp tắt 3 lần. Trường hợp LED không sáng, nhấn giữ nút nhấn cho đến khi đèn màu xanh chớp tắt 3 lần.

  • Bước 2: Download và cài đặt ứng dụng rl beacon trên App Store.

  • Mở ứng dụng, lựa chọn module Beacon của bạn và cấu hình các thông số.

Giao diện ứng dụng

Tài liệu tham khảo:

Processor

Giao tiếp không dây:
  • Bluetooth LE

Đặc biệt

Thiết kế sx tại Việt Nam:
