Mạch chuyển đổi I2C cho LCD

20.000
Điểm tích lũy: 20 điểm
mach-chuyen-doi-i2c-lcd [540]
Còn hàng
+

Mạch chuyển đổi I2C cho LCD

LCD có quá nhiều chân gây khó khăn trong quá trình kết nối và chiếm dụng nhiều chân của vi điều khiển? Module chuyển đổi I2C cho LCD sẽ giải quyết vấn đề này cho bạn, thay vì sử dụng tối thiểu 6 chân của vi điều khiển để kết nối với LCD (RS, EN, D7, D6, D5 và D4) thì với module chuyển đổi bạn chỉ cần sử dụng 2 chân (SCL, SDA) để kết nối. Module chuyển đổi I2C hỗ trợ các loại LCD sử dụng driver HD44780(LCD 1602, LCD 2004, … ), kết nối với vi điều khiển thông qua giao tiếp I2C, tương thích với hầu hết các vi điều khiển hiện nay.

Ưu điểm

  • Tiết kiệm chân cho vi điều khiển
  • Dễ dàng kết nối với LCD

Thông số kĩ thuật

  • Điện áp hoạt động: 2.5-6V DC
  • Hỗ trợ màn hình: LCD1602,1604,2004 (driver HD44780)
  • Giao tiếp: I2C
  • Địa chỉ mặc định: 0X27 (có thể điều chỉnh bằng ngắn mạch chân A0/A1/A2)
  • Kích thước: 41.5mm(L)x19mm(W)x15.3mm(H)
  • Trọng lượng: 5g
  • Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt
  • Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD

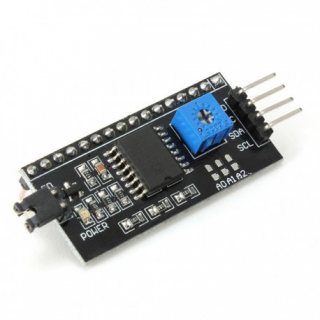

Ảnh thực tế Ảnh mặt sau Sơ đồ chân Ảnh kết nối LCD

Hướng dẫn sử dụng cơ bản

Module chuyển đổi UnoX
GND GND
VCC 5V
SDA A4
SCL A5
  • Mở Arduino IDE, chọn File -> Examples -> Arduino-LiquidCrystal-I2C-library -> HelloWorld
  • Vào Tools chọn board:“Arduino/Genuino UNO”, port USB tương ứng và tiến hành nạp code.
  • Trường hợp nạp code nhưng màn hình không hiển thị, bạn có thể xử lý theo cách sau:
    • Điều chỉnh biến trở để thay đổi độ tương phản
    • Thay đổi địa chỉ I2C của module. Kiểm tra địa chỉ I2C của module bạn làm theo hướng dẫn (tại đây), và thay đổi địa chỉ I2C tại lệnh LiquidCrystal_I2C lcd(0x27, 16, 2); (0x27 là địa chỉ I2C mặc định).

Tài liệu tham khảo
