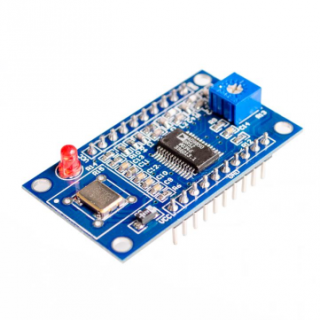

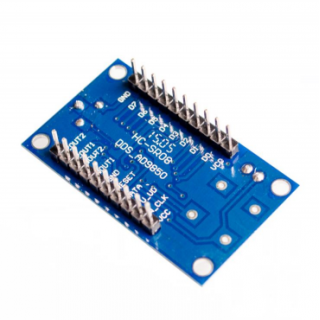

Mạch phát tín hiệu AD9850 DDS

Mô tả sản phẩm :

AD9850 DDS là một thiết bị tích hợp cao cấp sử dụng công nghệ DDS tiên tiến cùng với tốc độ nội cao, hiệu suất chuyển đổi D/A cao, có thể lập trình để sử dụng như môt bộ tổng hợp tuần tự hay máy phát xung clock. Với tần số lên đến 40MHz, module có thể phát đầu ra sóng sin và sóng vuông.

Thông số kỹ thuật :

AD9850: 0-40 MHz.

Sau 20-30 MHz tần số hài tăng lên, các dạng sóng sẽ được giảm.

Sóng vuông: 0-1 MHz.

Dữ liệu đầu vào song song hoặc nối tiếp được lựa chọn thông qua một jumper.

DA sản xuất các benchmark pin (PIN12) dẫn cho dễ dàng điều chỉnh để làm độ lớn của các dạng sóng đầu ra.

Dimension: 4.5 cm x 2.6 cm

Schematic :

Ví dụ sử dụng với Arduino :
