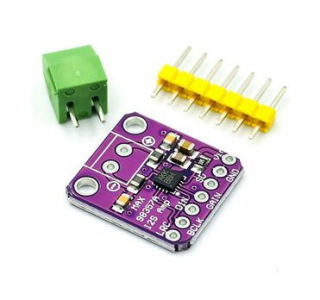

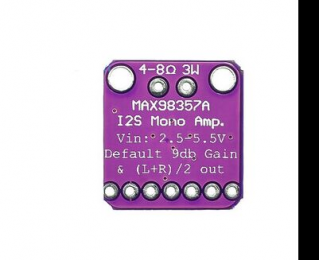

Module khuếch đại âm thanh MAX98357 I2S

Tính năng sản phẩm:

Công suất đầu ra: 3.2W ở 4Ω và 10% THD 1.8W ở 8Ω và 10% THD

Tốc độ lấy mẫu I2S: 8kHz-96kHz

Độ lợi lớp D tùy chọn: 3dB / 6dB / 9dB / 12dB / 15dB

Không cần đồng hồ chính (MCLK)

Cắm và Chạy: 35 đồng hồ khác nhau và 128 định dạng âm thanh kỹ thuật số có thể được tự động cấu hình với một nguồn điện duy nhất

Thích hợp cho vi điều khiển hoặc hệ thống bảng phát triển với đầu ra âm thanh I2S như Raspberry Pi, Arduino và ESP32.

Ghim:

LRC: Đồng hồ khung hình. Đồng hồ trái / phải cho chế độ I2S và LJ. Đồng bộ hóa đồng hồ cho chế độ TDM.

BCLK: Ngõ vào đồng hồ bit.

DIN: Tín hiệu đầu vào kỹ thuật số.

GAIN: Tăng và chọn kênh.

SD: Tắt và chọn kênh. Kéo SD_MODE xuống thấp để đặt thiết bị ở chế độ tắt.

GND: Tiếp đất.

VCC: DC 2,5V-5,5V.
