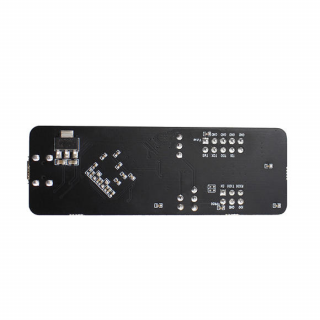

ESP-Prog

395.000
Điểm tích lũy: 395 điểm
esp-frog [644]
Còn hàng
+

ESP-PROG

  • ESP-Prog là một công cụ phát triển và gỡ lỗi dễ dàng kết nối với PC bằng cổng USB. Board ESP-Prog sử dụng FT2232HL như một USB Bridge Controller chip để hỗ trợ các giao tiếp nối tiếp và song song.
  • Để đảm bảo khả năng tương thích với các board phát triển, ESP-Prog cung cấp nguồn điện từ 3,3V đến 5V thông qua các pin headers, tùy thuộc vào yêu cầu của board người dùng.

Thông số kỹ thuật:

Điện áp ngõ ra 3.3V - 5V
Giao tiếp + I/O
+ USB
+ Header connecters
Led chỉ thị RGB
Pins + 10 pins JTAG 1.27mm
+ 10 pins JTAG 2.54mm
+ 6 pins PROG 1.27mm
+ 6pins PROG 2.54mm
Kích thước 25.1mm x 73.4mm

Sơ đồ khối hệ thống:

Hardware

Chức năng:

  • Tải xuống firmware tự động
  • Truyền thông nối tiếp
  • JTAG gỡ lỗi trực tuyến cho nền tảng ESP32
  • Hỗ trợ trên nền tảng ESP8266 và ESP32

Phương thức giao tiếp

ESP-Prog có thể kết nối với board ESP32, sử dụng cả Program interface và JTAG interface.

  • Program Interface

Kết nối có 6 chân bao gồm UART(TXD, RXD), chân chọn chế độ khởi động(ESP_IO0) và chân Reset(ESP_EN).

  • JTAG Interface

Mạch tải xuống tự động

Delay Circuit

Hướng dẫn sử dụng:

  1. Kết nối board ESP-Prog với PC bằng cáp USB.
  2. Cài đặt trình điều khiển chip FT2232HL trên PC của bạn. Sau đó, PC phát hiện hai cổng của ESP-Prog cho biết trình điều khiển đã được cài đặt thành công.
  3. Chọn điện áp nguồn đầu ra cho Program / JTAG interfaces, sử dụng các pin headers.
  4. Kết nối ESP-Prog với board ESP muốn kết nối bằng cáp phẳng màu xám do Espressif cung cấp.
  5. Bắt đầu tải xuống tự động hoặc gỡ lỗi JTAG, sử dụng các công cụ phần mềm hoặc tập lệnh chính thức do Espressif cung cấp.
