ESP32-WROVER

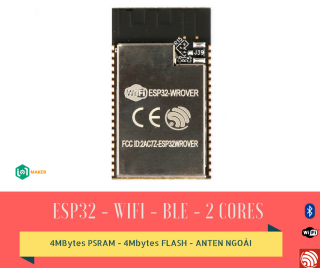

ESP32-WROVER 4MB PSRAM

Module ESP32-WROVER là một module tích hợp chip ESP32-D0WDQ6 của Espressif Systems cho các ứng dụng WiFi, Bluetooth Low Enegry. ESP32-WROVER thích hợp cho các ứng dụng cảm biến cần năng lượng thấp, như mã hóa tiếng nói, streaming video, mã hóa-giải mã MP3.

ESP32-WROVER về cơ bản giống với chip ESP-WROOM-32 nhưng ESP32-WROVER có hỗ trợ thêm PSRAM 32-bit (SPI Pseudo static RAM). Như vậy ESP32-WROVER có 4MB SPI flash và cả 4MB PSRAM ngoài.

Module ESP32-WROVER có một antenna tích hợp trên PCB. Có 2 CPU có thể được điều khiển độc lập trên module, với tần số có thể được điều chỉnh từ 80 MHz đến 240 MHz. Bên cạnh đó, module còn hỗ trợ nhiều giao tiếp ngoại vi như cảm biến, cảm biến Hall, giao tiếp SD card, Ethernet, SPI tốc độ cao, UART, I2S va2 I2C.

Module được hỗ trợ SDK Firmware từ hãng và rất thích hợp cho việc phát triển các dự án mã nguồn mở.

Module có thể được sử dụng để điều khiển các cảm biến trong các dự án IoT, các thiết bị kết nối WiFi, Bluetooth, các dự án tự động hóa, nhà thông minh, streaming video với camera, mã hóa và xử lí giọng nói,… Việc phát triển các dự án mã nguồn mở với module thích hợp cho cả kĩ sư phần cứng và phần mềm.

Thông số kĩ thuật:

Phần cứng

• Điện áp hoạt động/Nguồn cấp: 2.3 ~ 3.6V
• Hỗ trợ tương tác: Thẻ nhớ, phần cứng UART, SPI, SDIO, I2C, I2S, IR
• Các GPIO hỗ trợ: Cảm biến chạm, ADC, DAC, bộ tiền khuếch đại (preamplifier) LNA
• Cảm biến trên chip: Cảm biến Hall, cảm biến nhiệt độ
• Thạch anh: 40 MHz
• Dòng hoạt động trung bình: 80 mA
• Dòng trung bình từ nguồn: 500 mA
• Nhiệt độ hoạt động: -40°C ~ 85°C
• Kích thước: 18±0.2 mm x 31.4±0.2 mm x 3.3±0.15 mm

Phần mềm

• Hỗ trợ Cloud Server/ SDK cho phát triển firmware
• Giao thức: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Cấu hình người dùng: AT, cloud server, Android/iOS app
• Wi-Fi: Hỗ trợ các chế độ: Station, SoftAP, SoftAP và Station, P2P
  • 802.11 b/g/n/e/i (802.11n tốc độ 150 Mbps)
  • Kết hợp 2 bộ frame truyền A-MPDU và A-MSDU với thời gian chuyển đổi 0.4 µs
  • Tần số: 2.4 GHz ~ 2.5 GHz
  • Bảo mật: WPA/WPA2/WPA2-Enterprise/WPS
  • Mã hóa: AES/RSA/ECC/SHA
  • Nâng cấp firmware: UART download/OTA/download và sửa firmware thông qua host
• Bluetooth: Bluetooth 4.2 BR/EDR và BLE

Tài liệu tham khảo:

• Datasheet
• Kit dùng ESP32-WROVER
