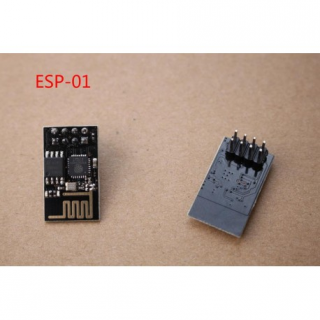

Module Wifi ESP8266 ESP-01

ESP8266 ESP-01

Module ESP8266-01 hỗ trợ chuẩn giao tiếp UART, thích hợp giao tiếp với vi điều khiển để truyền tải dữ liệu hay điều khiển các thiết bị thông qua WiFi.

Module ESP8266-01 có khả năng hoạt động độc lập với 2 chân I/O (cho phép module kết nối trực tiếp với cảm biến, thiết bị ngoại vi hoặc điều khiển máy chủ thông qua Wifi) và có khả năng lưu trữ với bộ nhớ Flash 1MB. 2 chân I/O cho mức điện áp ra tối đa 3.6V nên cần một bộ chuyển đổi mức điện áp đối với các thiết bị điện áp cao hơn như Arduino (5V).

ESP8266 sử dụng nguồn áp 3.3V nên cần dùng 1 mạch chuyển đổi điện áp 3.3V để module hoạt động. Là một sự lựa chọn khá tốt khi làm dự án IoT với giá thành tương đối thấp.

Thông số kỹ thuật

• CPU: ESP8266EX
• Wifi: 2.4GHz, 802.11 b/g/n
• Hỗ trợ bảo mật WPA/WPA2
• Tích hợp giao thức TCP/IP
• Tốc độ truyền Serial (Baurate): 115200 (Max)
• Nguồn áp vào: 3.3V
• Điện áp ra I/O: Tối đa 3.6V
• Bộ nhớ Flash: 1MB (8Mbit)
• Chế độ hoạt động: AP, STA và (AP + STA)
• Kích thước: 24.75mm x 14.5mm (0.974" x 0.571")

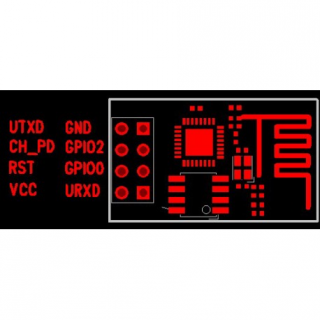

Pinout

Tài liệu tham khảo

• Tutorial:

  • Cài đặt ESP8266 trên arduino IDE
  • Example ESP8266

• ESP8266:

  • ESP8266EX datasheet
  • ESP8266 Technical Reference
  • ESP8266 AT Instruction Set
  • ESP8266 AT Command Examples
