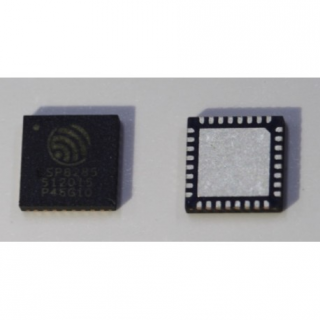

Chip ESP8285 1MB Flash

Chip ESP8285 1MB Flash

ESP8285 là module phát triển từ ESP8266. ESP8285 không có IC flash ngoài mà tích hợp sẵn bộ nhớ flash 1MB nhờ đó giúp cho module có kích thước nhỏ gọn như một đồng xu.

Với khả năng kết nối Wifi hoàn chỉnh, ESP8285 có thể xây dựng một ứng dụng độc lập hoặc làm việc như một Station khi kết nối với một bộ vi điều khiển thông qua giao tiếp SPI/SDIO hay I2C/UART.

Hoạt động ở điện áp 3.3V và không có chân EN nên sẽ đơn giản hóa việc sử dụng module.

Với thiết kế module có thể hàn thẳng đứng vào board mạch của bạn đơn giản chỉ với việc tạo ra 1 rãnh khoảng 1mm. Nhờ đó, Anten được hướng lên cao, nên tín hiệu thu/phát là tốt nhất.

Thông số kỹ thuật

• Sử dụng CPU Tensilica Xtensa LX106 32-bit RISC
• Hỗ trợ Wifi 2.4GHz
• Module Wifi SoC hỗ trợ chuẩn 802.11 b/g/n
• Tích hợp giao thức TCP/IP
• Bảo mật WPA/WPA2
• Tần số hoạt động lên đến 160MHz
• Bộ ADC 10bit với độ chính xác cao
• Hỗ trợ giao tiếp UART/GPIO/PWM/ADC
• Tích hợp Wifi MAC/BB/RF/PA/LNA
• Hỗ trợ nhiều Anten
• Hỗ trợ các chế độ sleep
• Mức độ tiêu thụ điện năng thấp 1.0mW
• Chế độ làm việc STA/AP/AP+STA
• Hỗ trợ Smart Config/AirKiss
• Tốc độ Flash lên đến 4Mbps

Tài liệu tham khảo

• Tutorial:
  • Cài đặt ESP8285 trên arduino IDE
  • Example ESP8285/ESP8255
• Datasheet
