​Mạch sạc pin 6 cell 18650

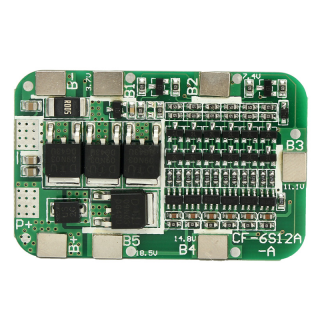

Mạch sạc Pin 6 cell 18650

Mạch sạc bảo vệ nối tiếp 6 cell 18650 có chức năng sạc và bảo vệ 6 cell pin mắc nối tiếp. Ngoài ra mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, quá áp hoặc dưới áp.

Thông số kỹ thuật

• Điện áp sử dụng: 22V - 24VDC
• Điện áp khi sạc đầy mỗi cell: 4.25-4.35V ±0.05V
• Điện áp ngắt khi pin yếu mỗi cell: 2.3-3.0V ±0.05V
• Dòng điện khi sạc: 15A
• Dòng điện khi nghĩ: <30uA
• Nhiệt độ hoạt động: -40°C ~ +50°C

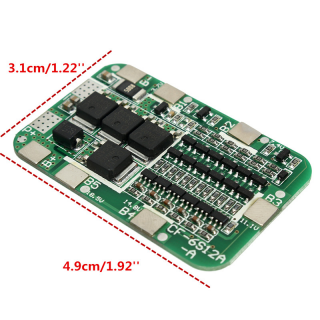

• Kích thước: 31493mm
• Có chế độ ngắt mạch để bảo vệ

Chú ý

• Nếu Pin nóng lên khi đang sạc, có thể bạn đã nối sai cực của pin hoặc mạch sạc không sử dụng cho loại pin đó, vui lòng không sử dụng tiếp.

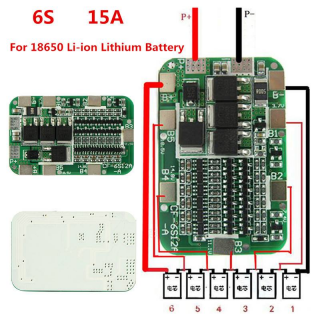

• Nối dây: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2 (B+) không cố ý nối dây ngắn mạch
• Chỉ sạc sau khi đã nối tất cả dây.
• Khi sạc 6 cell pin, đảm bảo rằng điện áp ở mỗi cell đều như nhau. Nếu không, hãy thử riêng từng cell để kiểm tra.
• Không sạc chung pin còn đầy với pin đã cạn.

Đấu dây
