Màn hình LCD TFT 2.2 Inch 240x320 SPI ILI9341

195.000 ₫
Điểm tích lũy: 195 điểm
tft-2.2inch-spi-C64 [554]
Hết hàng
Yêu thích So sánh

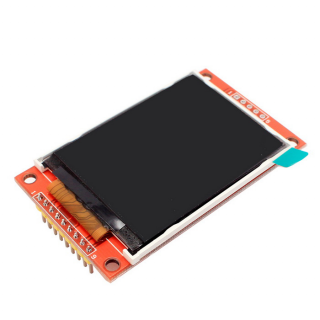

Màn hình LCD TFT 2.2 Inch 240x320 SPI ILI9341

Màn hình LCD TFT luôn là một trong những lựa chọn tối ưu trong các ứng dụng DIY cần nhu cầu hiển thị. Với khả năng truyền dữ liệu nối tiếp thông qua giao tiếp SPI, vi điều khiển chỉ mất vài chân I/O để có thể giao tiếp với module và việc điều khiển cũng vô cùng đơn giản.

Tính năng

  • Màn hình kích thước 2.2 inch, tích hợp khe thẻ nhớ micro SD.
  • Driver ILI9341 (driver SOC đơn chíp 262144 màu) cho khả năng hiển thị 240x320 điểm ảnh (RGB) với 18 bit màu.
  • Tương thích với hầu hết các vi điều khiển hiện nay.
  • Giao thức hiển thị nối tiếp, chỉ cần sử dụng 5 chân (CS, RESET, DC/RS, SDI/MOSI, SCK) để điều khiển.
  • Thẻ SD sử dụng giao tiếp SPI (CS / MOSI / MISO / SCK).

Thông số kĩ thuật

  • Điện áp hoạt động: 5V/3V3
  • Nhiệt độ hoạt động: -20-70°C
  • IC điều khiển: ILI9341
  • Giao tiếp: SPI
  • Mật độ điểm ảnh: QVGA 240x320
  • Khả năng hiển thị màu: 262K/65K
  • Kích thước màn hình: 2.2 inch
  • Kích thước: 67x40mm/2.63x1.57inch
  • Trọng lượng: 18.43gram
  • Chất liệu: nhựa
  • Màn hình không cảm ứng

Ảnh mặt trước Ảnh mặt sau Ảnh kích thước
