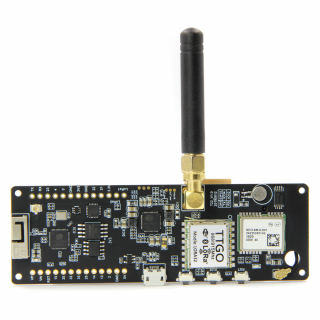

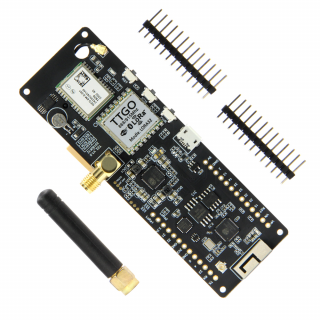

Module Bluetooth TTGO T-BeamV1.0 ESP32

Các tính năng của LORA: phạm vi hoạt động lớn, Module tiêu thị điện năng thấp, chống nhiễu.

Phần nâng cấp sản phẩm:

1. Chân GPIO34 của tiêu đề pin được thay thế bằng GPIO15
2. IC sạc (TP5400) được thay thế bằng bộ quản lý nguồn AXP192
3. Các chân GPS TX và RX được thay thế
4. Công tắc nguồn được tháo và thay thế bằng công tắc phím
5. Dòng điện ngủ được giảm đến mức tối thiểu

6. Thay pin GPS

Sản phẩm đặc trưng

• Chíp ESP32
• Phiên bản mới nhất ESP32: REV1
• Truy cập Internet không dây
• Bluetooth
• Bộ nhớ 4MB flash
• Ang ten 3D
• Lora

Mô tả sản phẩm

• Điện áp làm việc: 1,8 ~ 3.7V
• Dòng tiêu thụ: 10 ~ 14mA
• Transmitting hiện tại: 120mA @ + 20dBm

90 mA @ + 17dBm
29 mA @ + 13dBm của

• Tần số hoạt động: 433 / 470MHz (Phiên bản 433HMz) / 868MHz / 915M (868Mhz Version)
• Công suất phát: + 20dBm
• Độ nhạy: -139dBm @ Lora và 62.5Khz & SF = 12 và 146bps

-136dBm @ Lora và 125Khz & SF = 12 là & 293bps
- 118dBm @ LoRa & 125Khz & SF = 6 & 9380bps
[email protected]&5Khz&1.2Kbps

• Lỗi tần số: +/- 15KHz
• Không gian FIFO: 64Byte
• Tốc độ dữ liệu: 1.2K ~ 300Kbps @ FSK

0.018K ~ 37.5Kbps TM, OOK

• Giao diện: SPI
• Nhiệt độ hoạt động: -40 ℃ - + 85 ℃
• Chức năng RSSI kỹ thuật số
• Tự động chỉnh tần số
• Điện áp và nhiệt độ cảm biến mức thấp.
• Hệ thống định vị toàn cầu
• GPS mô-đun NEO-6M, nguồn cấp 3-5V
• Module chỉ định với ăng ten gốm, bắt tín hiệu tốt.
• Cấu hình EEPROM.

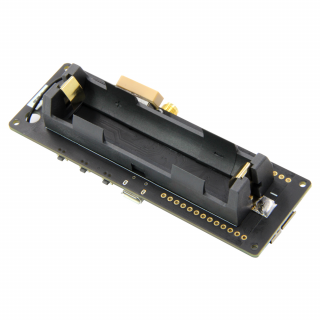

• Có Pin dự phòng
• Tín hiệu hiển thị với LED
• Tốc độ truyền mặc định: 9600
• Quản lý pin TP5400 1A
• CP2104-GMR
• Phần mềm flash SoftRF V4.0
