Module E34 2GH20D 2.4G

155.000 ₫
Điểm tích lũy: 155 điểm
module-E34-2GH20D-C44-2.4g [505]
Hết hàng
Yêu thích So sánh

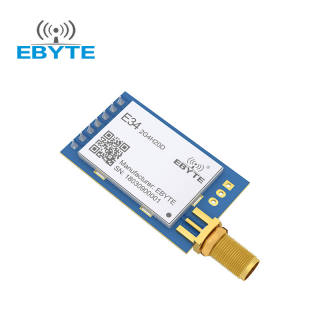

Module E34 2GH20D 2.4G

E34-2G4H20D là một bộ thu phát không dây 2.4G với tốc độ cao và khoảng cách xa (có thể làm thiết bị phát hay thiết bị thu). Mô-đun này có thuật toán FEC (Forward Error Correction). Nó có thể kiểm tra chính xác các gói dữ liệu bị can thiệp tự động với khả năng chống nhiễu được cải thiện. Tính năng nhảy tần số của mô đun có thể loại bỏ một số nhiễu tần số và đảm bảo truyền dữ liệu an toàn hơn và đáng tin cậy hơn.

Thông số kỹ thuật

  • IC: Nordic nRF24L01P
  • Điện áp: 2.3~5.5V
  • Tần số: 2400MHz
  • Khoảng cách: 2000m (không gian mở, không vật cản)
  • Các công suất truyền có thể dùng: 20, 14, 8, 2dBm
  • Các tốc độ truyền có thể dùng: 250k, 1M, 2Mbps
  • Giao tiếp: UART (baudrate từ 1200 đến 115200, mặc định 9600)
  • Kích thước gói tin: 27 bytes mỗi gói tin, 256 bytes buffer
  • Kiểu anten: SMA-K (50Ω)

Pinout

Pin No. 1 2 3 4 5 6 7
Pin Name M0 M1 RXD TXD AUX VCC GND

Một số hình ảnh

1

2

3

4

5

Sơ đồ mạch

6
