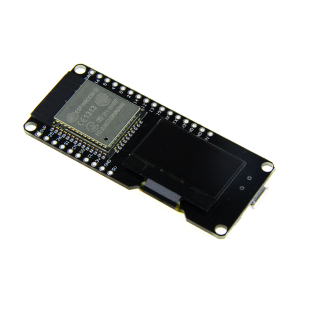

Module ESP32 kèm OLED

380.000
Điểm tích lũy: 380 điểm
esp32-oled [378]
Còn hàng
+

ESP32 kèm OLED

Module ESP32 kèm OLED được tích hợp sẵn OLED giúp hiển thị dữ liệu trực quan hơn, tích hợp thêm anten và RF balun giúp chống nhiễu tốt, khuếch đại công suất. Kích thước được thiết kế nhỏ gọn ở mức tối ưu nhất. Module này truyền tín hiệu trên tần số 2.4GHz và có 2 chế độ truyền tín hiệu bằng bluetooth hoặc wifi được thiết kế bằng công nghệ tsmc 40nm công suất thấp, công suất và đặc tính RF được tối ưu, an toàn, đáng tin cậy và khả năng mở rộng cho nhiều ứng dụng khác nhau.

Thông số kỹ thuật:

  • Bộ xử lí:
    • CPU: Chíp xử lí Xtensa Dual-Core 32-bit LX6, hoạt động tại 160 hoặc 240MHz, hiệu suất tối đa 600 DMIPS.
    • Ultra low power (ULP) co-processor
  • Bộ nhớ: 520 KiB SRAM
  • Kết nối không dây:
    • Wi-Fi: 802.11 b/g/n/e/i
    • Bluetooth: v4.2 BR/EDR and BLE
  • Giao tiếp:
    • 12-bit SAR ADC, lên đến 18 kênh
    • 2 × 8-bit DACs
    • 10 × cảm biến chạm
    • Cảm biến nhiệt độ
    • 4 x SPI
    • 2 × I2S
    • 2 × I2C
    • 3 × UART
    • SD/SDIO/MMC host
    • Slave (SDIO/SPI)
    • Giao diện Ethernet MAC với hỗ trợ dành riêng cho DMA và IEEE 1588
    • CAN bus 2.0
    • IR (TX/RX)
    • Motor PWM
    • LED PWM lên tới 16 kênh
    • Khuếch đại tín hiệu analog năng lượng thấp
  • Nhiệt độ hoạt động -45 đến 85 độ C
  • Điện áp hoạt động: 2.2-3.6V
  • Dòng điện tiêu thụ: 80 mA/typ

espwemos

Hướng dẫn sử dụng

Linh kiện cần dùng

  • 1 ESP32 kèm oled
  • 1 dây đầu cắm USB kết nối với máy tính

Cách sử dụng

  • Nạp code mẫu cho ESP32 kèm Oled, Oled sẽ chạy hiệu ứng

Code demo test ESP32 kèm Oled

code-test-oled.ino

Đặc biệt

Thiết kế sx tại Việt Nam:

Code mẫu (code-test-oled.ino, 4 Kb) [Tải về]
