Module ESP32 OLED V2.0

Module ESP32 0led v2.0

Module ESP32 Oled v2.0 có thiết kế nhỏ gọn, được tích hợp màn hình Oled 0.96 inch độ phân giải 128 x 64 pixel giúp hiển thị dữ liệu trực quan hơn, IC nạp và giao tiếp UART tốc độ cao chuyên dụng CP2102 cùng với Socket gắn pin,mạch sạc pin lithium và thiết kế phần cứng tối ưu, độ bền và độ ổn định cao.

Chip điều khiển chính là ESP32 với công nghệ Wifi, BLE và nhân ARM SoC tích hợp mới nhất hiện nay, kit có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này giúp cho việc sử dụng và lập trình các ứng dụng trên ESP32 trở nên rất đơn giản, phù hợp cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, BLE đặc biệt là các ứng dụng liên quan đến IoT.

Thông Số kĩ thuật

• Điện áp hoạt động: 3.3V đến 7V(Cấp nguồn: 5VDC MicroUSB hoặc Jack nguồn Pin Lipo 3.7~4.2VDC).
• Tích hợp Led báo trạng thái, nút Reset.
• Phạm vi nhiệt độ hoạt động: -40 độ C đến +90 độ C.
• Hỗ trợ chế độ Sniffer, Station, softAP và Wi-Fi Direct.
• Tốc độ dữ liệu: 150 Mbps, 11n HT40, 72 Mbps, 11n HT20, 54 Mbps, 11g, 11 Mb / giây, 11b.
• Công suất phát: 19,5 dBm, 11b, 16,5 dBm, 11g, 15,5 dBm, 11n.
• Độ nhạy thu lên tới -98 dBm.
• UDP duy trì thông lượng của 135 Mbps.

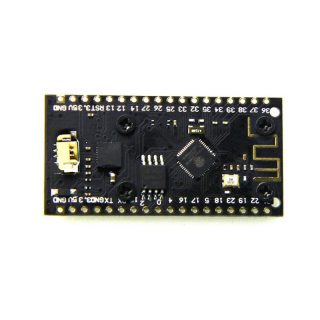

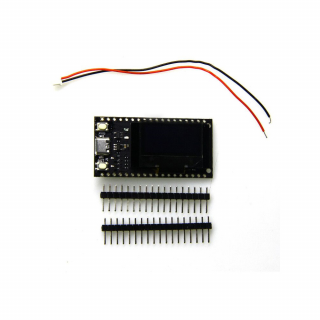

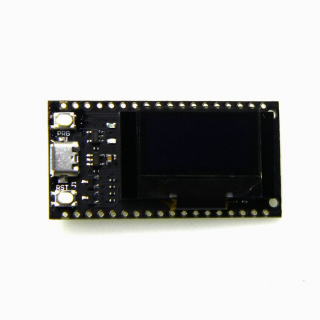

Một số hình ảnh

Pinout

Link tham khảo

• Code from github
• Tài liệu
