Module WiFi ​ESP8266 ESP-14

Giá cũ: 110.000 ₫
95.000 ₫
Bạn tiết kiệm: 15.000 ₫ (14%)
Điểm tích lũy: 95 điểm
ESP14-B52 [91]
Hết hàng
Yêu thích So sánh

ESP8266 ESP-14

Module ESP8266 ESP-14 là module truyền thông và điều khiển chi phí thấp, với sự kết hợp ESP8266 và bộ vi điều khiển STM8s003F3P6.

Module ESP-14 có được tích hợp một chip STMs8003F3P6 mạnh mẽ, giao tiếp với ESP8266 qua cổng Serial để truyền tải dữ liệu lên internet. Qua đó, người dùng sẽ dễ dàng viết chương trình bằng lệnh STM8 và sử cụng lệnh AT để điều khiển thiết bị qua internet.

Thông số kỹ thuật

  • Wifi: 2.4GHz, 802.11 b/g/n
  • Hỗ trợ bảo mật WPA/WPA2
  • Tích hợp giao thức TCP/IP
  • Kết hợp ESP8266 và bộ vi điều khiển STM8s003F3P6
  • STMicro STMS003F3P6
    • Vi điều khiển 8bit
    • Xung Clock: 16MHz
    • RAM: 1KB
    • Flash: 8KB
    • EEPROM: 128bytes
  • STM8 điều khiển các chân ESP8266 và truyền thông với internet qua lệnh AT
  • STM8 I/O:
    • 15 chân GPIO: hỗ trợ I2C, SPI, UART
    • 5 chân ADC 10bit
    • ESP8266: GPIO0 dùng đề lựa chọn chế độ hoạt động (running hay donwload)
  • Điện áp hoạt động: 3.3V
  • Điện năng tiêu thụ:
    • Chế độ chờ: 70mA
    • Shutdown: 0.5uA ở 3.3V
  • Hỗ trợ kết nối với smart phone (IOS và Android)
  • Chế độ hoạt động: AP, STA và (AP + STA)

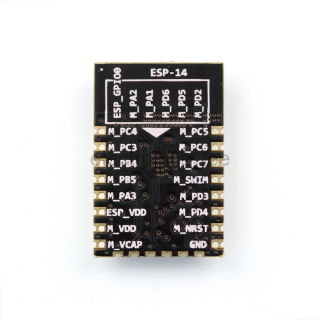

Pinout

esp14

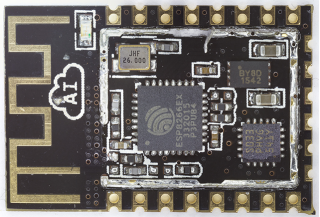

PCB

Tài liệu tham khảo

Phần mềm

Ngôn ngữ lập trình:
  • Arduino
  • C/C++
  • Lua
  • Micropython

Processor

Flash:
8Kbytes
Giao tiếp không dây:
  • Wi-Fi
Interface:
  • ADC
  • GPIO
  • I2C
  • SPI
  • UART
RAM:
1Kbytes

Đặc biệt

Thiết kế sx tại Việt Nam:

Đóng gói

Hình thức:
  • Module
