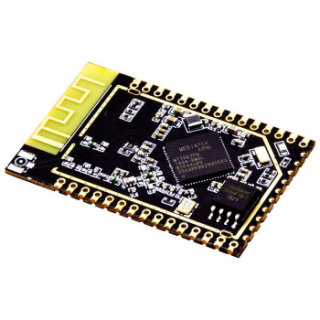

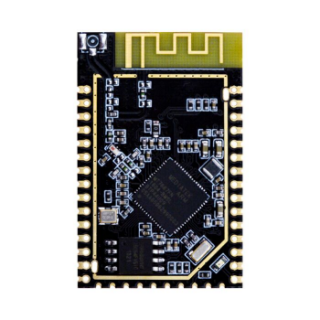

Module WiFi MT7687F IoT

Module WiFi MT7687F IoT

Module MT7687F có cấu tạo gồm: một bộ xử lý trung tâm, một hệ thống WiFI 1x1 11n single band năng lượng thấp, và một bộ quản lí năng lượng. Bộ xử lý trung tâm MT7687F WiFi SoC dựa trên nền tảng MCU ARM Cortex-M4F , dựa trên FreeRTOS , có thể phát triển và gỡ lỗi trong môi trường Keil μVision và cũng hỗ trợ chế độ dòng lệnh.Module hỗ trợ nhiều giao tiếp ngoại vi như UART, I2C, SPI, I2S, PWM, IrDA và các bộ chuyển đổi ADC. Đồng thời Module cũng có một SRAM/ROM, một bộ nhớ flash 2MB và một RISC 32 bit (RSIC: reduced instruction set computer : Máy tính dùng các tập lệnh rút gọn) để có thể nạp và xử lí các câu lệnh trên bộ xử lý trung tâm.

Hệ thống WiFi của module hỗ trợ chuẩn 802.11b/g/n của IEEE, dải tần cơ sở để có thể phù hợp với các ứng dụng tiêu tốn ít hoặc nhiều năng lượng.

Thông số kĩ thuật:

• Điện áp cấp: 3.3V
• MCU ARM Cortex-M4 với FPD, tốc độ xung clock lên đến 192 MHz
• SRAM: 352KB và boot ROM: 64KB
• 25 kênh DMA (Direct Memory Access)
• Chip có 68-pin và module có 28 GPIO
• Bộ dao động thạch anh: 40/26/52 MHz
• RISC CPU N9 32 bit hiệu năng cao, tốc độ xung clock lên đến 160MHz
• Dựa trên chuẩn IEEE 802.11 b/g/n
• Hỗ trợ băng thông 20MHz, 40 MHz trên băng tần 2.4GHz
• Chế độ 2 băng tần 1T1R với tốc độ truyền dữ liệu lên đến 150Mbps
• Hỗ trợ STBC, LDPC
• Hỗ trợ Green field, mixed mode, legacy mode
• Hỗ trợ chuẩn IEEE 802.11e
• Hỗ trợ bảo mật WFA WPA/WPA2 personal, WPS2.0
• Hỗ trợ khung quản lý bảo về 802.11w
• Tích hợp LNA, PA, T/R switch
• 2xSPI, 2xI2C, 1xI2S, 4xADC 12bit

Tài liệu tham khảo

• MT7687F datasheet
• Hướng dẫn sử dụng
• MT7687/MT7697 Resources
