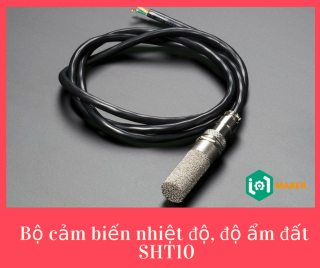

Bộ cảm biến nhiệt độ, độ ẩm đất SHT10

Bộ cảm biến bao gồm một module cảm biến nhiệt độ, độ ẩm trong một vỏ bọc bằng kim loại. Lớp vỏ chống thấm nước và giữ nước chảy vào cảm biến và làm hỏng nó, nhưng cho phép không khí đi qua để có thể đo độ ẩm (độ ẩm) của đất. Nó được thiết kế để chìm trong nước, nhưng để sử dụng lâu tốt nhất để tránh ngập nước lâu dài (hơn 1 giờ một lần).

Nó cũng có thể được dùng để cảm nhận thời tiết bên ngoài.

Cảm biến cơ bản chỉ là một Sensiron SHT-10 với 4 dây dữ liệu. Cảm biến hoạt động với logic 3V hoặc 5V.
Cáp dài 1 mét có 4 dây:

• Màu đỏ = VCC (3-5VDC),
• Màu đen hoặc Xanh = GND
• Vàng = clock
• Xanh dương = data

Khi sử dụng đừng quên kết nối điện trở 10K từ đường data xanh đến điện trở 10k, rồi tới VCC.

Thông số kỹ thuật

• Kích thước: đường kính 14mm, dài 50mmChiều dài cáp: 1 mét
• Đo độ ẩm với độ chính xác 4,5%
• Đo nhiệt độ với độ chính xác 0.5 độ C
• Nhiệt độ, độ ẩm hoạt động: -40 ° C ~ 120 ° C, 0 ~ 100% RH

SHT10 Datasheet
Soil sensor datasheet
