Cảm biến lưu lượng dòng chảy

70.000
Điểm tích lũy: 70 điểm
sensor-luu-luong [503]
Còn hàng
+

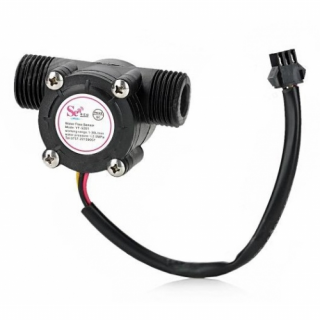

Cảm biến lưu lượng dòng chảy

Cảm biến lưu lượng dòng chảy sử dụng cảm biến hall, bên trong còn có cánh quạt, khi có dòng nước chảy qua làm cho cánh quạt quay, cảm biến hall sẽ đưa ra tín hiệu xung, dựa vào tần số của xung đưa ra ta có thể xác định được tốc độ dòng chảy. Cảm biến lưu lượng dòng chảy được sử dụng trong các ứng dụng như: Máy nước nóng; Máy bán nước tự động; Thiết bị giám sát lưu lượng nước,…

Cảm biến lưu lượng hoạt động như thế nào

Đặc điểm:

  • Điện áp hoạt động: DC 5V-24V
  • Dòng tiêu thụ tối đa: 15 mA (DC 5V)
  • Khoảng độ ẩm hoạt động: 35%~90%RH
  • Áp lực cho phép: 1.75Mpa
  • Nhiệt độ hoạt động: -25~+80 ° c
  • External threads: 1/2"
  • Dải lưu lượng dòng chảy có thể đo: 1-30L/min
  • Cân nặng: 43g
  • Đường kính ren ngoài: 20MM, Đường kính ống trong: 10MM

Sơ đồ chân:

sensor

  • Black (Đen): GND

  • Red (Đỏ): VCC supply

  • Yellow (Vàng): Tín hiệu ra của hall sensor

Tần số tín hiệu đầu ra: F=7.5xQ (L/Phút)

Trong đó:

Q: Lưu lượng nước F: Tần số tín hiệu đầu ra (Hz) 7.5: Hằng số

VD: 1L nước sẽ có công thức : 1x7.5x60 = 450 xung trong 1 giây.

Hướng dẫn sử dụng với Arduino:

  • Kết nối chân với Arduino:
Arduino Cảm biến lưu lượng dòng chảy
5V VCC
GND GND
D2 Chân tín hiệu (vàng)

connect
