Module Wemos ESP32 OLED V2

395.000
Điểm tích lũy: 395 điểm
wemos-esp32-oled-B61 [413]
Hết hàng

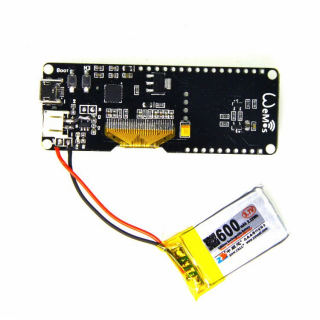

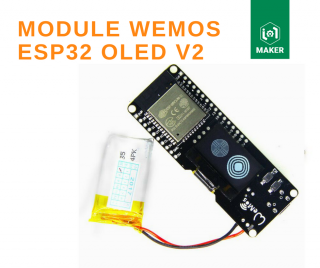

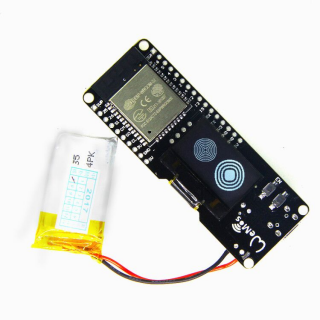

Module Wemos ESP32 OLED V2

Module Wemos ESP32 OLED V2 là phiên bản nâng cao của Module ESP32 kèm OLED, với các tính năng nổi trội của dòng chip ESP32: WiFi, Bluetooth và Bluetooth Low Enegry (BLE) tham khảo thêm tại đây. Board được cải tiến với việc thêm phần dùng với nguồn pin, giúp board trở nên linh hoạt trong sử dụng, cũng như dễ dàng xây dựng các ứng dụng thực tế.

Thông số kỹ thuật:

  • Bộ xử lí:
  • CPU: Chíp xử lí Xtensa Dual-Core 32-bit LX6, hoạt động tại 160 hoặc 240MHz, hiệu suất tối đa 600 DMIPS.
  • Ultra low power (ULP) co-processor
  • Bộ nhớ: 520 KiB SRAM
  • Kết nối không dây:
  • Wi-Fi: 802.11 b/g/n/e/i
  • Bluetooth: v4.2 BR/EDR and BLE
  • Giao tiếp:
  • 12-bit SAR ADC, lên đến 18 kênh
  • 2 × 8-bit DACs
  • 10 × cảm biến chạm
  • Cảm biến nhiệt độ
  • 4 x SPI
  • 2 × I2S
  • 2 × I2C
  • 3 × UART
  • SD/SDIO/MMC host
  • Slave (SDIO/SPI)
  • Giao diện Ethernet MAC với hỗ trợ dành riêng cho DMA và IEEE 1588
  • CAN bus 2.0
  • IR (TX/RX)
  • Motor PWM
  • LED PWM lên tới 16 kênh
  • Khuếch đại tín hiệu analog năng lượng thấp
  • Nhiệt độ hoạt động -45 đến 85 độ C
  • Điện áp hoạt động: 2.2-3.6V
  • Dòng điện tiêu thụ: 80 mA/typ

Pinout

Hướng dẫn sử dụng

  • Linh kiện cần dùng

    • 1 ESP32 kèm oled
    • 1 dây đầu cắm USB kết nối với máy tính
  • Code demo test ESP32 kèm Oled:

code-test-oled.ino

25086839_1256295447809205_2133058029_o

Đặc biệt

Thiết kế sx tại Việt Nam:

CODE TEST OLED (code-test-oled__1_.ino, 4 Kb) [Tải về]
