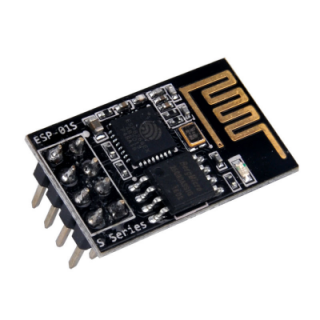

Module Wifi ESP8266 ESP-01S

Module Wifi ESP8266 ESP-01S

Module Wifi ESP-01S được cải tiến từ [Module Wifi ESP8266 ESP-01] (https://iotmaker.vn/esp01.html) nhằm nâng cao khả năng hoạt động ổn định hơn trong thời gian dài chạy liên tục, và đặc biệt anten được thiết kế để có thể phát tín hiệu được mạnh hơn.

Ngoài nhưng cải tiến trên thì các chức năng còn lại tương tự như ESP-01:

• Hỗ trợ chuẩn giao tiếp UART, thích hợp giao tiếp với vi điều khiển để truyền tải dữ liệu hay điều khiển các thiết bị thông qua Wifi.
• Có khả năng hoạt động độc lập với 2 chân I/O (cho phép module kết nối trực tiếp với cảm biến, thiết bị ngoại vi hoặc điều khiển máy chủ thông qua Wifi) và có khả năng lưu trữ với bộ nhớ Flash 1MB.
• 2 chân I/O cho mức điện áp ra tối đa 3.6V nên cần một bộ chuyển đổi mức điện áp đối với các thiết bị điện áp cao hơn như Arduino (5V).

Thông số kỹ thuật:

• CPU: ESP8266EX
• Wifi: 2.4GHz, 802.11 b/g/n
• Hỗ trợ bảo mật WPA/WPA2
• Tích hợp giao thức TCP/IP
• Tốc độ truyền Serial (Baurate): 115200 (Max)
• Nguồn áp vào: 3.3V
• Điện áp ra I/O: Tối đa 3.6V
• Bộ nhớ Flash: 1MB (8Mbit)
• Chế độ hoạt động: AP, STA và (AP + STA)

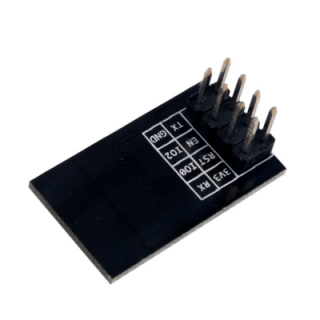

Pinout:

Tài liệu tham khảo:

• Tutorial:

  • Cài đặt ESP8266 trên arduino IDE
  • Example ESP8266

• ESP8266:

  • ESP8266EX datasheet
  • ESP8266 Technical Reference
  • ESP8266 AT Instruction Set
  • ESP8266 AT Command Examples

• Tài liệu về module
